Как пневматический глушитель снижает шум в промышленных пневматических системах

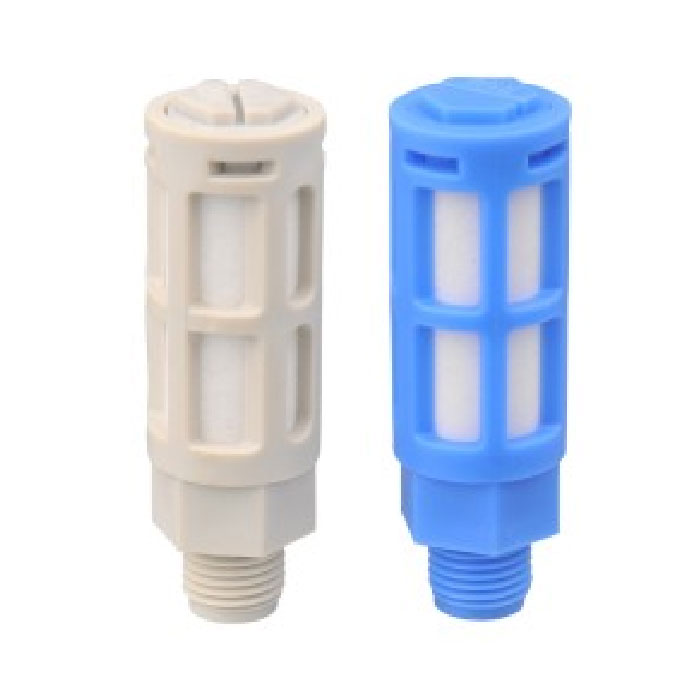

A Пневматический глушитель глушительявляется практичным компонентом для снижения шума выхлопных газов в промышленных пневматических системах. Когда сжатый воздух выпускается из гидрораспределителя, цилиндра или привода, внезапное изменение давления может создать резкий и высокоскоростной звук выхлопа. Изменяя путь воздушного потока и контролируя распространение сжатого воздуха в атмосферу, подходящий глушитель может снизить шум, сохраняя при этом пневматические характеристики, необходимые машине. ВКимао Пневматический,При оценке решений для пневматических глушителей мы учитываем снижение шума вместе с расходом воздуха, рабочим давлением, размером соединения и условиями применения.

В промышленной автоматизации контроль шума — это не просто вопрос снижения шума оборудования. Слишком ограничительный глушитель может увеличить противодавление и повлиять на скорость вращения цилиндра или реакцию клапана. По этой причине мы рекомендуем рассматривать пневматический глушитель как часть полной пневматической цепи, а не как изолированный аксессуар.

Откуда возникает шум в промышленных пневматических системах?

Сжатый воздух внутри пневматической системы поддерживается под давлением выше атмосферного. Когда распределительный клапан открывает выпускной канал, разница давлений заставляет воздух быстро перемещаться в атмосферу. Этот быстрый выброс вызывает турбулентность, колебания давления и акустическую энергию, которую операторы обычно слышат как резкое шипение или стремительный звук.

Фактический уровень шума может значительно различаться в зависимости от машины. Рабочее давление, поток выхлопных газов, конфигурация клапана, объем цилиндра, скорость привода и частота циклов — все это влияет на звук, создаваемый в выпускном отверстии. Один пневматический цилиндр может производить лишь короткий шум, но производственная машина, работающая сотнями или тысячами циклов в смену, может создать гораздо более заметную акустическую среду.

Положение выпускного отверстия также имеет значение. Когда пневматические клапаны установлены рядом с операторами, звук прямого выхлопа может быть более заметным. В компактном автоматизированном оборудовании несколько клапанов могут выпускать сжатый воздух на ограниченной площади, позволяя отдельным событиям выхлопа накапливаться в непрерывный источник фонового шума.

Как пневматический глушитель снижает шум?

A Пневматический глушитель глушительснижает шум выхлопа за счет изменения характеристик потока сжатого воздуха до того, как он достигнет атмосферы. Вместо того, чтобы позволить сжатому воздуху расширяться непосредственно через открытое выпускное отверстие, глушитель создает внутреннюю структуру потока, которая контролирует выпуск.

В зависимости от конструкции внутренняя структура может изменять площадь поперечного сечения, увеличивать эффективный путь потока, создавать буферные камеры, вводить контролируемое сопротивление или использовать звукопоглощающие материалы. Эти механизмы снижают интенсивность прямого потока выхлопных газов и рассеивают часть акустической энергии.

Важным моментом является то, что снижение шума и воздушный поток нельзя разделить. Любая внутренняя структура, изменяющая путь выхлопа, также может влиять на падение давления. Если сопротивление потоку становится слишком высоким, пневматический привод может не выпускать воздух достаточно быстро для поддержания заданной рабочей скорости.

Для быстроходного пневмоцилиндра это соотношение особенно важно. Если цилиндру необходимо совершить определенное движение за короткое время цикла, выхлопному каналу необходима достаточная пропускная способность. В этой ситуации глушитель с большим расходом может быть более подходящим, чем простой выбор наименьшего доступного компонента.

Какие типы пневматических глушителей используются?

Пневматические глушители обычно можно рассматривать с точки зрения двух основных подходов к акустическому контролю: реактивного и резистивного. Оба предназначены для снижения шума, создаваемого выхлопом сжатого воздуха, но обрабатывают акустическую энергию по-разному.

Реактивные пневматические глушители

Реактивный глушитель в основном зависит от изменений внутренней геометрии, проходных сечений или камер. Когда звуковые волны проходят через эти изменяющиеся секции, часть акустической энергии может отражаться или подвергаться интерференции, прежде чем достичь розетки.

Этот тип конструкции сильно зависит от внутренней геометрии и характеристик шума выхлопа. Это может быть полезно в тех случаях, когда контролируемый путь потока или конструкция камеры могут быть встроены в доступное пространство для установки.

Резистивные пневматические глушители

В резистивном глушителе используются звукопоглощающие материалы или пористые структуры для рассеивания акустической энергии. Вместо того, чтобы полагаться главным образом на отражение, конструкция поглощает часть энергии, генерируемой потоком выхлопных газов.

При промышленном применении следует тщательно учитывать окружающую среду. Пыль, масляный туман, влага, волокна и другие загрязнения могут постепенно влиять на внутреннюю структуру. При выборе материалов для конкретного применения также следует учитывать температуру и условия очистки.

Какие факторы следует учитывать при выборе пневматического глушителя?

Когда мы оцениваем применение пневматического глушителя, мы не рекомендуем выбирать изделие только по соединительной резьбе. Соответствующая резьба подтверждает механическую совместимость, но не подтверждает, что внутренняя пропускная способность подходит для пневматического контура.

Обычно мы учитываем рабочее давление, воздушный поток, характеристики подключения, шумовые характеристики, пространство для установки и рабочую среду вместе. Особенно важен такой подход при использовании глушителя в высокоцикловом оборудовании промышленной автоматики.

Размер порта — одна из самых простых для определения характеристик, но она не должна быть единственным критерием выбора. Например, два глушителя с одинаковой номинальной резьбой могут иметь разную внутреннюю конструкцию и пропускную способность. Правильный выбор зависит от клапана, рабочего давления, объема выхлопных газов и требуемого машинного цикла.

При покупке у поставщика пневматических компонентов мы рекомендуем указать рабочее давление, характеристики соединения, ожидаемый поток воздуха, место для установки и рабочую среду. Эта информация упрощает идентификацию подходящей конфигурации вместо простого сопоставления резьбы соединения.

Где используются пневматические глушители?

Пневматические глушители используются в широком спектре применений, где выхлоп сжатого воздуха создает нежелательный шум. Общие точки установки включают гидрораспределители, пневматические цилиндры, приводы, оборудование для подготовки воздуха, автоматизированное оборудование и системы промышленного производства.

Промышленная автоматизация

Автоматизированное сборочное оборудование часто содержит несколько пневматических цилиндров и гидрораспределителей. Поскольку эти компоненты могут неоднократно работать в процессе производства, шум выхлопных газов может стать значительной частью акустической среды машины. Установка подходящегоПневматический глушитель глушительна выпускном отверстии может снизить шум прямого выхлопа без изменения основного принципа управления.

Автомобильное производство

В автомобильном производственном оборудовании часто используются пневматические приводы для операций зажима, позиционирования, перемещения и сборки. Эти системы могут работать непрерывно во время производства, поэтому небольшой шум от каждого выхлопа может стать значительным в течение всей рабочей смены. Поэтому при выборе глушителя следует учитывать как акустические характеристики, так и воздушный поток, необходимый для быстрого повторяющегося движения.

Системы обработки материалов

Пневматические цилиндры широко используются для толкания, подъема, позиционирования и перемещения материалов. В этих приложениях реакция привода может быть тесно связана со временем машинного цикла. Глушитель с чрезмерным сопротивлением потоку может повлиять на производительность выхлопа, поэтому производительность воздушного потока является важной частью процесса выбора.

Как можно сохранить работоспособность пневматического глушителя?

Пневматический глушитель — относительно простой компонент, но его выхлопной канал должен оставаться достаточно открытым для предполагаемого потока воздуха. Масляный туман, пыль, волокна и другие загрязнения могут постепенно накапливаться и изменять характеристики потока выхлопного тракта.

Одним из практических признаков потенциальной проблемы является заметное изменение в поведении привода. Если цилиндр становится медленнее, шум выхлопа значительно изменяется или возникает неожиданное противодавление, следует включить в проверку глушитель, а не предполагать, что проблема вызвана самим цилиндром или клапаном.

В приложениях с большим циклом периодическая проверка обычно более практична, чем ожидание полной блокировки или ухудшения производительности. Интервал проверки следует определять в зависимости от качества воздуха, рабочей среды, рабочего цикла и всей пневматической системы.

Почему контроль шума важен в пневматической автоматизации?

Пневматическая автоматизация ценится за быстроту реакции, простую механическую конструкцию и гибкость в промышленном производстве. Однако при проектировании оборудования также следует учитывать акустическую среду. Повторяющиеся выбросы из нескольких клапанов и приводов могут повысить общий уровень шума вокруг производственной линии.

С нашей точки зрения, контроль шума работает лучше всего, когда он учитывается при проектировании пневматической схемы. Размер цилиндра, выбор клапана, рабочее давление, поток выхлопных газов, расположение трубок и выбор глушителя — все это влияет на конечные условия эксплуатации.

Установка глушителя после завершения сборки машины все еще может обеспечить практическое решение по снижению шума, но пространство для установки уже может быть ограничено. Учет пути выхлопа на этапе проектирования дает машиностроителям больше возможностей для балансировки снижения шума, воздушного потока и доступности компонентов.

Что делает Qimao Pneumatic подходящим для применения в пневматических глушителях?

Кимао Пневматический специализируется на компонентах автоматического управления для пневматической и жидкостной отраслей, включая соленоиды, цилиндры, катушки, арматуру, пневматические аксессуары и индивидуальные услуги. У компании есть инновационная команда по исследованиям и разработкам, а также производственные возможности, охватывающие механическую обработку, изготовление и сборку.

Кимао Пневматический также управляет производственным предприятием в Нинбо, которое было основано в 2014 году и занимает площадь более 1000 квадратных метров. На заводе внедрены автоматизированные производственные линии для повышения эффективности производства и стабильности продукции. Ее работа по разработке продукции включает в себя решения по глушителям для промышленного, автомобильного и бытового применения.

Производственный процесс, начиная с проверки сырья и заканчивая тестированием готовой продукции, включает в себя процедуры контроля качества, предназначенные для поддержания производительности и надежности продукции. Для клиентов с особыми требованиями к применению компания также может предоставить индивидуальные решения по пневматике и жидкостям, основанные на реальных условиях работы.

Для покупателей, оценивающихПневматический глушитель глушитель, мы рекомендуем указать модель клапана или привода, рабочее давление, характеристики соединения, требования к воздушному потоку, доступное пространство для установки и рабочую среду. Эти детали позволяют оценить конфигурацию продукта в соответствии с реальной пневматической системой, а не полагаться на одну спецификацию.

Узнайте больше оКимао Пневматическийи возможности его пневматических и гидравлических компонентов автоматизации.

Часто задаваемые вопросы

Что такое пневматический глушитель?

Пневматический глушитель — это компонент, установленный на пневматическом выпускном отверстии для снижения шума, возникающего при выпуске сжатого воздуха в атмосферу.

Как пневматический глушитель снижает шум?

Он изменяет поток вытяжного воздуха через внутренние каналы, контролируемое сопротивление, камеры или звукопоглощающие конструкции, чтобы уменьшить акустическую энергию, выделяемую из выхлопного отверстия.

Может ли пневматический глушитель влиять на скорость вращения цилиндра?

Да. Если глушитель создает чрезмерное ограничение выхлопа, противодавление может увеличиться и повлиять на скорость вращения цилиндра, реакцию привода или время цикла машины.

В чем разница между реактивными и резистивными пневматическими глушителями?

В реактивных глушителях в основном используется внутренняя геометрия и отражение или интерференция звуковых волн, тогда как в резистивных глушителях используются звукопоглощающие конструкции для рассеивания акустической энергии.

Где обычно устанавливаются пневматические глушители?

Они обычно устанавливаются на выпускных отверстиях пневматических клапанов и приводов в промышленной автоматизации, автомобильном производстве, погрузочно-разгрузочных работах и ​​других приложениях со сжатым воздухом.

Что я должен предоставить при запросе цен на пневматический глушитель?

Полезная информация включает рабочее давление, модель клапана или привода, размер и резьбу соединения, требования к расходу воздуха, пространство для установки, рабочую среду и предполагаемое применение.

Почему поток воздуха важен при выборе пневматического глушителя?

Слишком жесткий глушитель может увеличить противодавление выхлопных газов и повлиять на работу пневматического привода, поэтому следует учитывать адекватную пропускную способность воздушного потока вместе со снижением шума.

Заключение

A Пневматический глушитель глушительснижает шум в промышленных пневматических системах за счет контроля способа выпуска сжатого воздуха из клапанов, цилиндров и приводов. В зависимости от конструкции глушитель может изменять путь воздушного потока, создавать контролируемое сопротивление, использовать буферные камеры, отражать звуковые волны или поглощать акустическую энергию.

Наиболее эффективным решением не обязательно является глушитель с наибольшим снижением шума. Необходимо учитывать рабочее давление, поток выхлопных газов, размер соединения, пространство для установки, условия окружающей среды и требования к машинному циклу. Чрезмерное ограничение потока может создать противодавление и повлиять на работу пневмосистемы.

Имея опыт работы с пневматическими и гидравлическими компонентами автоматизации,Кимао Пневматическийпредоставляет глушители и индивидуальные пневматические решения для различных требований применения. Подбирая глушитель в соответствии с реальными условиями эксплуатации, производители могут добиться более контролируемого шума выхлопных газов, сохраняя при этом отклик и эффективность, ожидаемые от современных пневматических систем автоматизации.
