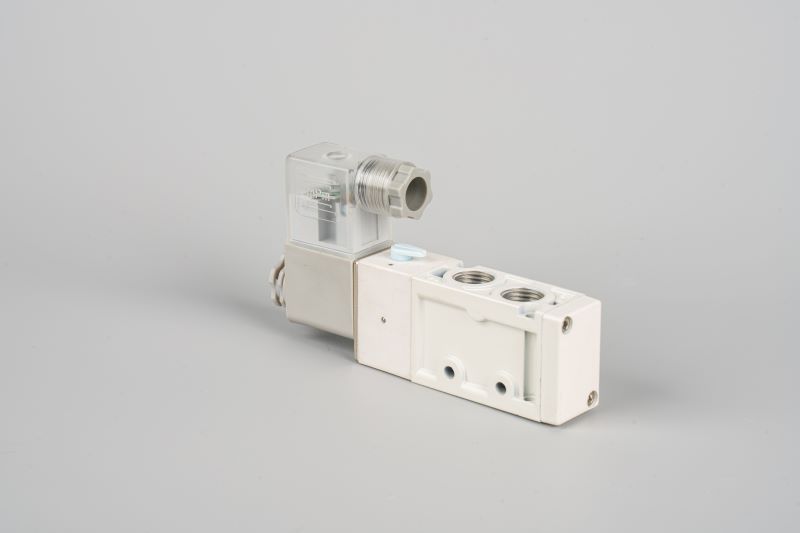

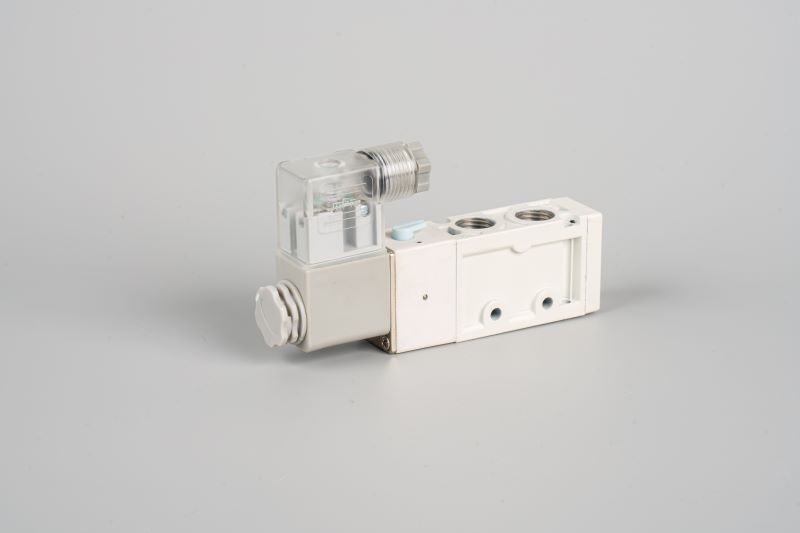

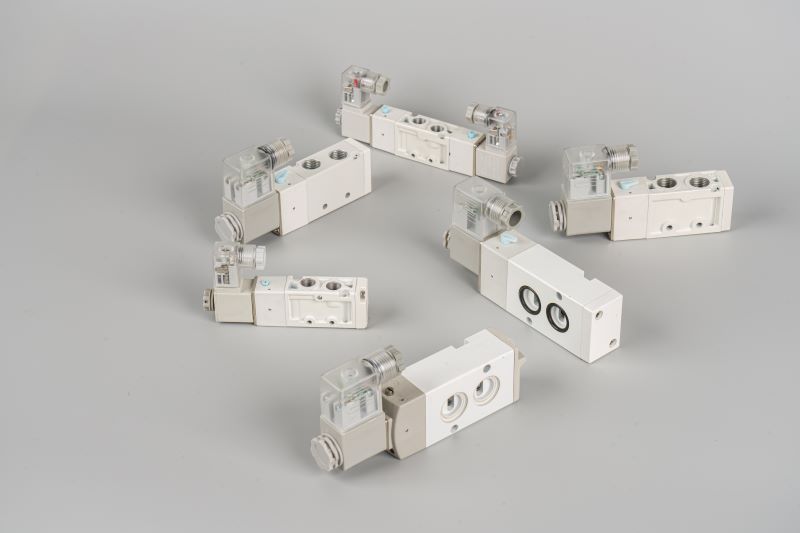

Соленоид управляемый клапан

Электромагнитный клапан

Структурный состав: электромагнитный клапан, управляемый соленоидом, в основном состоит из электромагнитных катушек, ядра клапана, сиденья клапана, пружин и т. Д. Электромагнитная катушка намотана вокруг ядра клапана, генерируя магнитное поле при подаче питания; Ядро клапана движется по прямой линии под действием магнитной силы и силы пружины; Сиденье клапана обеспечивает герметизацию и поддержку сердечника клапана.

○ Доступно различные спецификации в диапазоне от нескольких миллиметров до нескольких десятков миллиметров, таких как 6 мм, 10 мм, 25 мм и т. Д. Размер может быть выбран в соответствии с фактическими требованиями потока.

○ Рабочее давление: управляемый соленоидом клапан может адаптироваться к различным диапазонам давления, от низкого давления в нескольких кПа до высокого давления в нескольких МПа, таких как 0,1 МПа - 1,6 МПа, 1,6 МПа - 10 МПа и т. Д.

○ Рабочая температура: в зависимости от различных сред, существуют различные модели, подходящие для низких температур (-40 ℃), до высоких температур (200 ℃), такие как нормальный тип температуры (-10 ℃ - 60 ℃), тип высокой температуры (100 ℃ - 200 ℃).

○ Напряжение питания: обычно доступные напряжения включают DC 12V, 24V, AC 110V, 220V и т. Д. Выбор может быть сделан в соответствии с условиями питания на месте.

● Выбор материала. Материалы корпуса клапана включают нержавеющую сталь, латунь и пластик. Нержавеющая сталь устойчива к коррозии и подходит для суровых сред и агрессивных жидкостей; латунь имеет более низкую стоимость и хорошую проводимость и теплопроводность; пластик легкий, недорогой и подходит в некоторых случаях, когда вес и стоимость чувствительны.

Рабочий принцип:

● Обычно закрытый соленоидный клапан: когда не питается, силу пружины держат ядро ​​клапана плотно прижаты к сиденью клапана, в результате чего клапан находится в замкнутом состоянии и предотвращая поток жидкости. Когда соленоидная катушка включена, сгенерированное магнитное поле преодолевает силу пружины и поднимает ядро ​​клапана, открывая клапан и позволяя жидкости течь. Когда мощность отрезана, магнитное поле исчезает, а сила пружины возвращает ядро ​​клапана в исходное положение, закрывая клапан.

● Обычно открытый соленоидный клапан: в отличие от обычно закрытого типа, когда не питается, клапан находится в открытом состоянии, позволяя жидкости свободно течь. При подаче питания электромагнитная сила перемещает ядро ​​клапана, закрывая клапан и отрезая проход жидкости.

Спецификация клапана, работающего соленоидом,:

ПродуктОсобенность:

● Быстрый отклик: ядра клапана движется, приводимое к электромагнитной силе, с чрезвычайно коротким временем отклика, обычно от нескольких миллисекунд до нескольких десятков миллисекундов. Соленоидный клапан может быстро достичь контроля от жидкости и соответствовать требованиям системы в реальном времени.

● Высокая надежность: структура проста, с небольшим количеством движущихся частей, снижая вероятность разломов. После строгих испытаний качества и надежности, управляемый соленоид клапан может поддерживать стабильную производительность во время долгосрочной непрерывной работы.

● Точный контроль: соленоидный клапан может точно контролировать отключение и поток жидкости. Регулируя размер тока электромагнитной катушки или импульсного сигнала, он также может достичь точной регуляции потока.

● Простая установка и обслуживание: клапан, работающий соленоидом, имеет небольшие размеры и имеет несколько методов установки, что позволяет прямой установке на трубопроводе. Техническое обслуживание простое; Требуются только регулярные проверки состояния электромагнитной катушки и уплотнений, и при необходимости можно сделать замены.

● Сильная совместимость. Соленоидный клапан может быть интегрирован с различными системами управления автоматизацией, такими как ПЛК (программируемый логический контроллер) и DCS (распределенная система управления), для достижения удаленного контроля и автоматической работы.

● Промышленная автоматизация: в пневматических и гидравлических системах используется управляемый соленоидный клапан для управления перемещением цилиндров и нефтяных цилиндров, что позволяет автоматической работе механического оборудования, такого как автоматизированные производственные линии и роботы.

● Медицинское оборудование: в медицинских приборах клапан, управляемый соленоидом, используется для точного контроля потока газов и жидкостей, таких как вентиляторы и анализаторы крови.

● HVAC: он контролирует циркуляцию хладагентов, горячей воды и холодной воды для достижения регулирования температуры и влажности, таких как центральные системы кондиционирования воздуха, холодильники и кондиционеры.

● Автомобильная промышленность. Примененная в системах торможения, систем впрыска топлива и системы управления выхлопными выбросами автомобилей, соленоидный клапан повышает производительность и безопасность автомобилей.

● Очистка воды: В системах очистки сточных вод и водоснабжения электромагнитный клапан используется для управления двухпозиционным и регулированием расхода воды, обеспечивая рациональное использование и очистку водных ресурсов.
