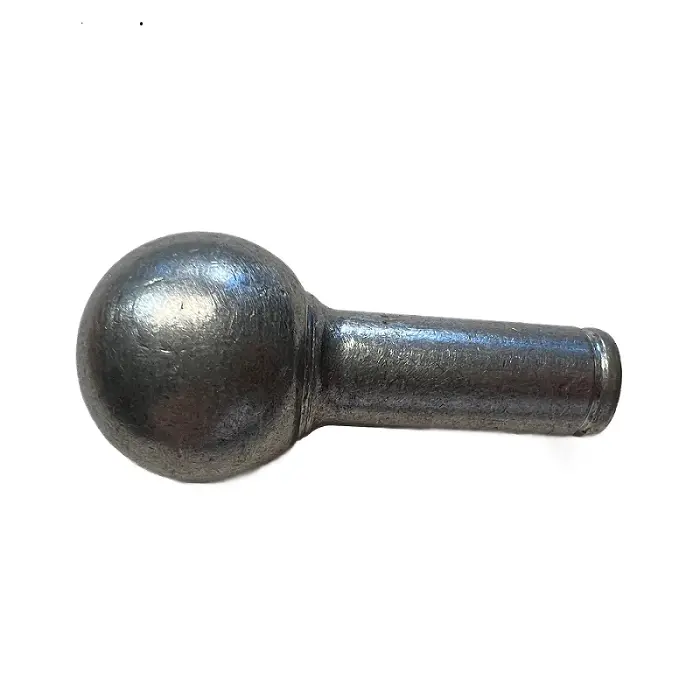

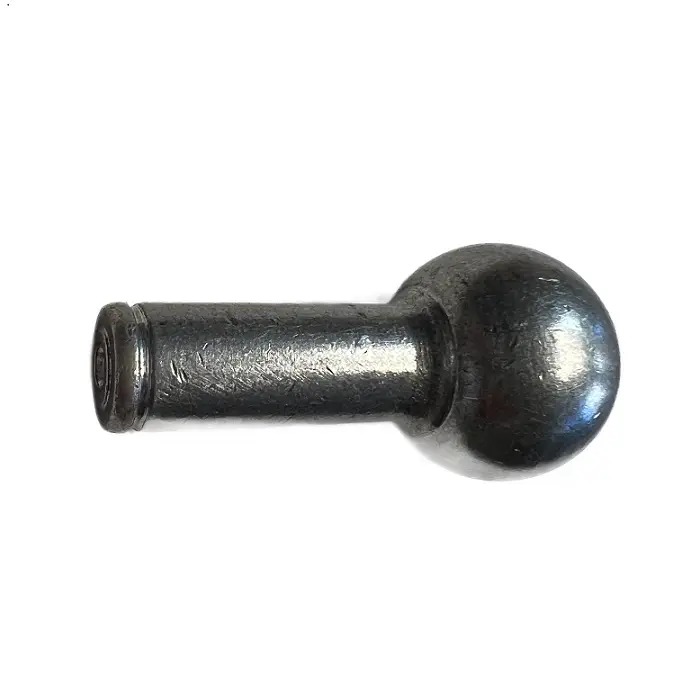

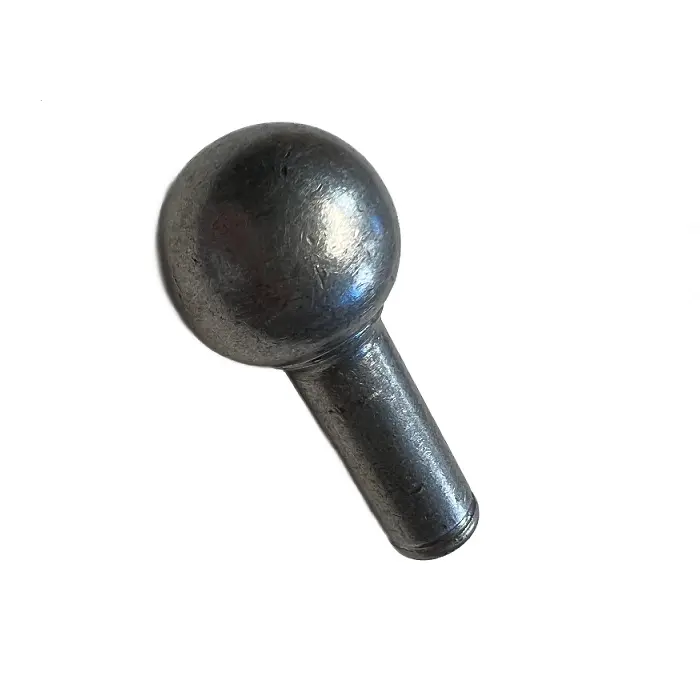

Регулируемая шаровая шпилька рычага управления и наконечника рулевой тяги

Регулируемая шаровая шпилька для рычага управления и наконечника рулевой тяги от производителя Qimao Metal, разработанная специально для послепродажного ремонта подвески и нестандартных конструкций. Эта регулируемая шаровая шпилька заменяет OEM-штифты фиксированной длины там, где требуется точная регулировка выравнивания или позиционирования. Корпус изготовлен методом холодной штамповки из стали 40Cr и подвергнут индукционной закалке на поверхности шара до твердости HRC 58–62, а также имеет микрошлифовку для предотвращения трещин под напряжением. Резьбу накатывают, а не нарезают, чтобы сохранить усталостную прочность при циклических нагрузках. Самоблокирующаяся нейлоновая заплата (или опциональная цельнометаллическая конструкция с преобладающим крутящим моментом) фиксирует после установки регулировку. Угол конуса соответствует стандартным поворотным кулакам (1:8 или 1:10, в зависимости от варианта), а шестигранный привод позволяет применять крутящий момент без повреждения заплечика шпильки. Перед упаковкой каждая единица проходит 100% магнитопорошковую проверку. Если существующая шаровая шпилька слишком короткая, слишком длинная или смещена после установки подъемного комплекта, эта регулируемая версия решает проблему непосредственно в точке соединения — нет необходимости менять рычаги или стойки.

Параметр продукта (спецификация)

Характеристика продукта

• Бесступенчатая регулировка длины — регулируемая шаровая шпилька рычага управления и наконечника рулевой тяги компенсирует производственные допуски или несоосность подъемного комплекта.

• Кованый корпус, не изготовленный из прутковой заготовки – более высокая текучесть зерна и ударопрочность.

• Накатанная резьба – более высокая усталостная долговечность, чем нарезанная резьба; нет острых корней, которые трескаются

• Поверхность шарика с индукционной закалкой (HRC 58–62) – устойчива к истиранию, отслаиванию и износу даже без масленок.

• Варианты двойной блокировки — нейлоновая заплата для одноразовой сборки или цельнометаллический с преобладающим крутящим моментом для повторного использования.

• Совместимость с конусами OEM — подходит для конусов поворотного кулака 1:8 и 1:10, используемых на большинстве отечественных и импортных автомобилей.

• Коррозионностойкое покрытие – цинковые чешуйки с верхним слоем, солевой туман, выдержка 480 часов (проверено по стандарту ISO 9227).

• Полная отслеживаемость – на каждой детали проштампован код партии; отчеты об испытаниях включают сертификаты на сырье

• Шестигранный привод встроен в корпус – для регулировки не требуется специальный инструмент; работает обычным ключом

• После затяжки люфт отсутствует – конус полностью посажен; в дизайне не используется резиновый чехол, чтобы скрыть неплотность

• Работает как с пыльником, так и без него – мы предлагаем вариант со смазываемым чехлом, но сама шпилька не выйдет из строя раньше, если пыльник порвется.

• Доступен вариант с левой резьбой – для рулевых тяг, в которых вращение может ослабить правую шпильку.

• Канавка для цветовой маркировки – позволяет визуально проверить, сдвинулась ли контргайка после установки.

Приложение

• Поднятая передняя подвеска грузовика – Бесступенчатая регулировка длины – Регулируемая шаровая шпилька рычага управления и наконечника рулевой тяги компенсирует производственные допуски или несоосность подъемного комплекта, выравнивая положение рычага управления после изменения высоты (подъем от 2 до 6 дюймов).

• Специальные рулевые тяги для бездорожья – точная настройка схождения или геометрии Аккермана на цельных передних мостах.

• Стареющие легковые автомобили – замените изношенные фиксированные шпильки, если оригинальные детали сняты с производства или заказаны повторно.

• Рычаги управления для гонок и ралли – быстрая регулировка развала или продольного наклона без замены рычагов или прорезывания отверстий.

• Тяги сельскохозяйственной техники – устраняют провисание рулевых тяг трактора после многих лет износа.

• Сборка прототипов или комплектов автомобилей: корректируйте геометрию подвески во время разработки, не переделывая тяги.

• Рулевая тяга оси прицепа – корректировка смещения из-за различий в рамах на нестандартных прицепах.

• Наконечники рулевых тяг для тяжелых грузовых автомобилей – компенсируют небольшие погрешности длины трубок после установки нового наконечника.

• Ремонт рулевого управления грузовых автомобилей (UTV) — замените поврежденные шаровые шпильки регулируемой версией, чтобы исправить изогнутые выступы крепления.

• Системы навески снегоочистителей — регулировка угла наклона рычажного механизма отвала без замены целых гидравлических тяг.

• Промышленные рычажные соединения – точная регулировка положения там, где для фиксированных шпилек потребуется повторное сверление монтажных отверстий.

• Мелкосерийная реставрация военных или тактических транспортных средств — сохранение оригинальной геометрии, если отсутствуют оригинальные размеры конуса.

• Передние поворотные кулаки дрифт-кара – правильный центр крена после модифицированной установки нижнего рычага подвески.

• Рулевое управление для картов и мини-багги — простая регулировка схождения с помощью гаечного ключа вместо трубок с резьбой.

Преимущество фабрики

Мы осуществляем бесступенчатую регулировку длины — регулируемая шаровая шпилька для рычага управления и наконечника поперечной рулевой тяги компенсирует производственные допуски или несоосность подъемного комплекта на протяжении более 12 лет — в основном для производителей коммерческих шасси, которые не могут позволить себе возврат. В отличие от торговых компаний, мы располагаем собственной линией индукционной термообработки и собственным помещением КИМ. Это означает, что мы контролируем постоянство твердости от партии к партии. Наши регулируемые шариковые шпильки изготавливаются на тех же токарных станках с ЧПУ, которые используются у поставщиков уровня оригинального оборудования. Мы не гонимся за сталью самого низкого качества; мы используем только 40Cr или его эквивалент. Срок поставки для размеров, отсутствующих на складе, обычно составляет 15–20 дней, и у нас есть резервный запас для обычных резьб M14–M20. Если клиент обнаруживает проблему с размерами (редко), мы сначала отправляем замену — без споров. Кроме того, мы предоставляем не только сертификаты, но и полные PDF-файлы проверок с каждой поставкой. Покупателям, уставшим от расплывчатых заявлений о «стандартном исполнении», мы предлагаем четкие данные.
