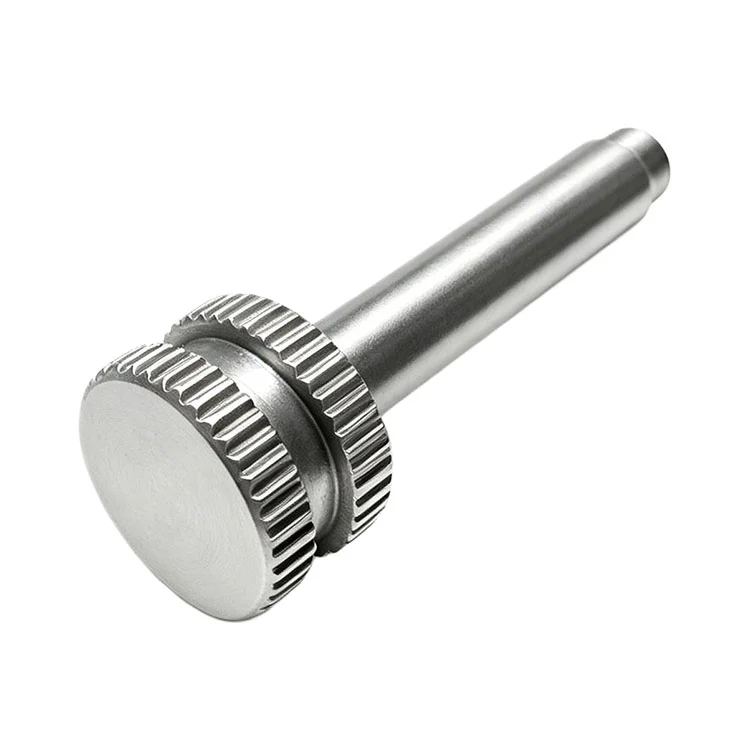

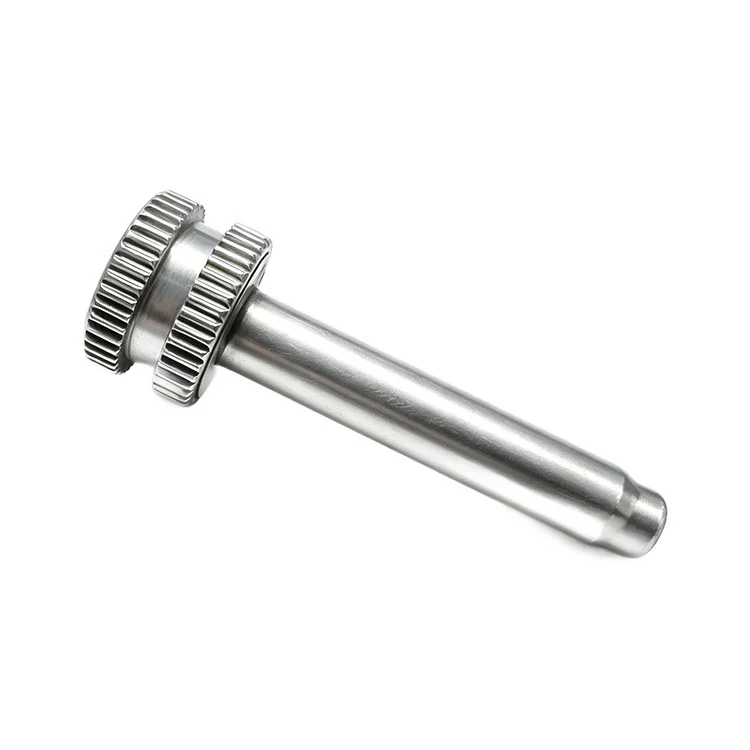

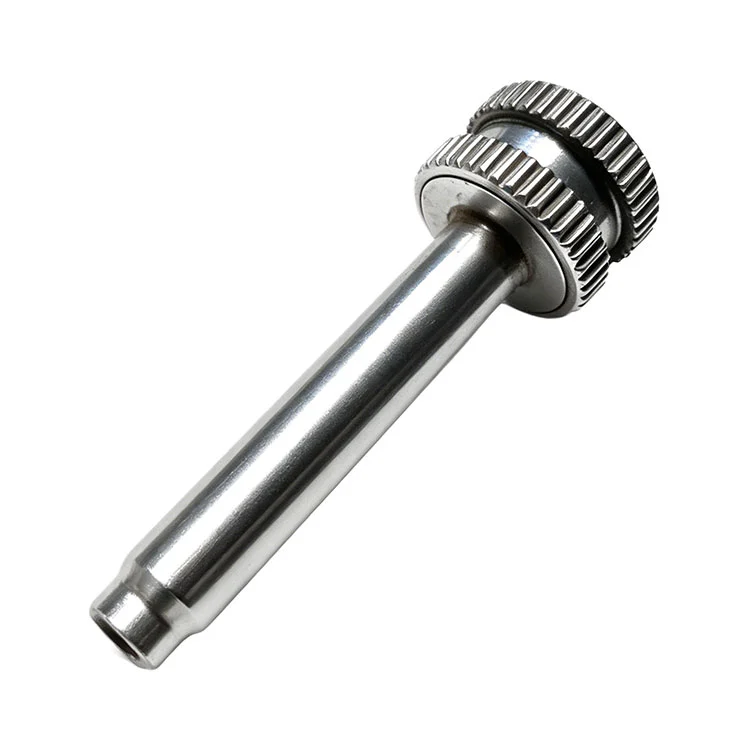

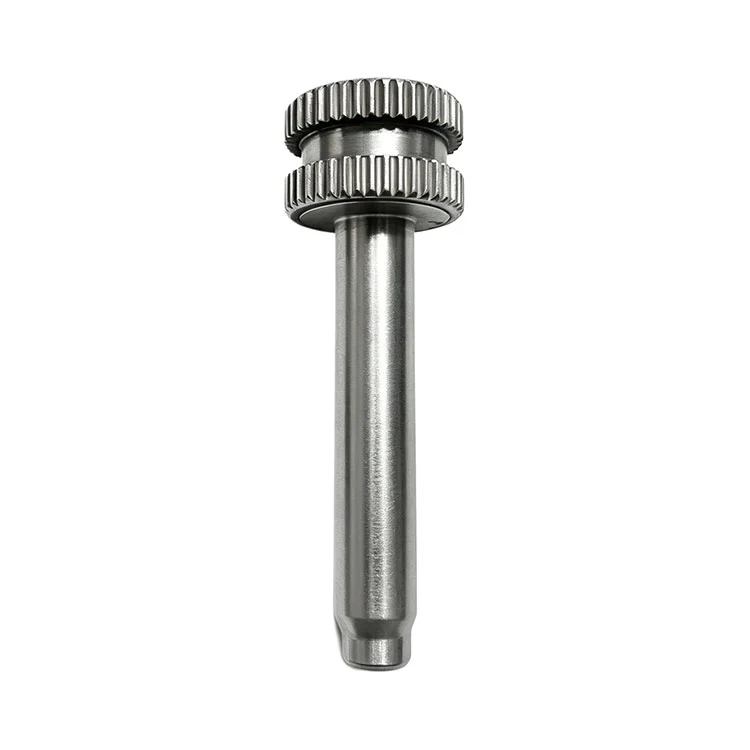

Ступенчатый установочный штифт с двойной накаткой для сборки

Производитель металлов Qimao предлагает клиентам высококачественный ступенчатый установочный штифт с двойной накаткой для сборки. Ступенчатый полуполый палец разработан для высокопроизводительных трансмиссий. Его уникальный полый сердечник обеспечивает поток масла для смазки, а ступенчатая геометрия обеспечивает точное осевое позиционирование. Накатка представляет собой прямой ромб глубиной около 0,25 мм. Диаметр головки варьируется от 8 до 20 мм. Ступени могут опускаться всего на 1 мм или на 5 мм за шаг. Каждый штифт подвергается быстрой визуальной проверке накаток: отсутствие зубцов означает брак.

Продукт используется в ступицах трансмиссий с двойным сцеплением для блокировки втулок синхронизаторов, в качестве срезных штифтов в карданных валах (чистый разрушение без загрязнения металлом), а также для выравнивания цепных звездочек в раздаточных коробках. Также служит в качестве установочных штифтов в тяжелых приспособлениях и направляющих переключения диапазонов в тракторах. Для собачек блокировки парковки электромобилей доступна версия меньшего размера.

Изготовлен из цементированной легированной стали с антикоррозионным покрытием. Уменьшает вес, улучшает смазку и повышает безопасность при отказах.

Параметр продукта (спецификация)

Характеристика продукта

1. Во-первых, ступенчатый установочный штифт с двойной накаткой для сборки дает вам две зоны захвата вместо одной. Если пальцы жирные, вторая полоска все равно зацепится.

2. Во-вторых, ступенчатая конструкция означает, что один штифт обрабатывает два установочных отверстия – меньше инструментов, за которыми нужно следить.

3. В-третьих, головка немного больше по размеру по сравнению с самой большой ступенькой, поэтому вы можете почувствовать, когда она сидит полностью.

4. В-четвертых, под головой оставляем крошечный радиус, а не острый угол. Это предотвращает образование трещин под напряжением с течением времени.

5. В-пятых, посадочные диаметры имеют допуск плюс-минус 0,01 мм. Это достаточно плотно для большинства приспособлений и приспособлений, и при этом его невозможно вдавить вручную.

Приложение

1. Эти штифты чаще всего используются в быстросменных крепежных пластинах, где операторы меняют детали каждые несколько минут. Ступенчатый установочный штифт с двойной накаткой для сборки позволяет вытаскивать штифт голыми пальцами без использования инструментов.

2. Еще одним распространенным местом являются поддоны сборочных линий, на которых перевозятся разные семейства продуктов: один ступенчатый штифт может найти любую версию.

3. Они также обнаруживаются в приспособлениях для контроля отливок, размеры отверстий которых незначительно различаются в зависимости от партии. На ручных зажимных станциях головка с накаткой обеспечивает хороший захват даже в перчатках.

4. Некоторые клиенты используют их в качестве регулируемых упоров на сварочных столах – достаточно повернуть штифт на другую глубину шага.

Наши преимущества

1. Мы используем наш ступенчатый установочный штифт с двойной накатанной головкой для сборки на специализированных токарных станках с гидравлическим контролем давления, а не на станках с ручной подачей. Это означает, что каждая полоса с накаткой имеет одинаковую глубину во всей партии.

2. Инструмент для установки двойной накатки уже оплачен, поэтому за вторую ленту дополнительная плата не взимается.

3. Каждая партия проходит первую проверку на оптическом компараторе, и мы храним записи в течение двух лет.

4. Если накатка выглядит мелкой, ловим ее перед укладкой. Вы можете позвонить в наш магазин напрямую – без телефонной связи.
