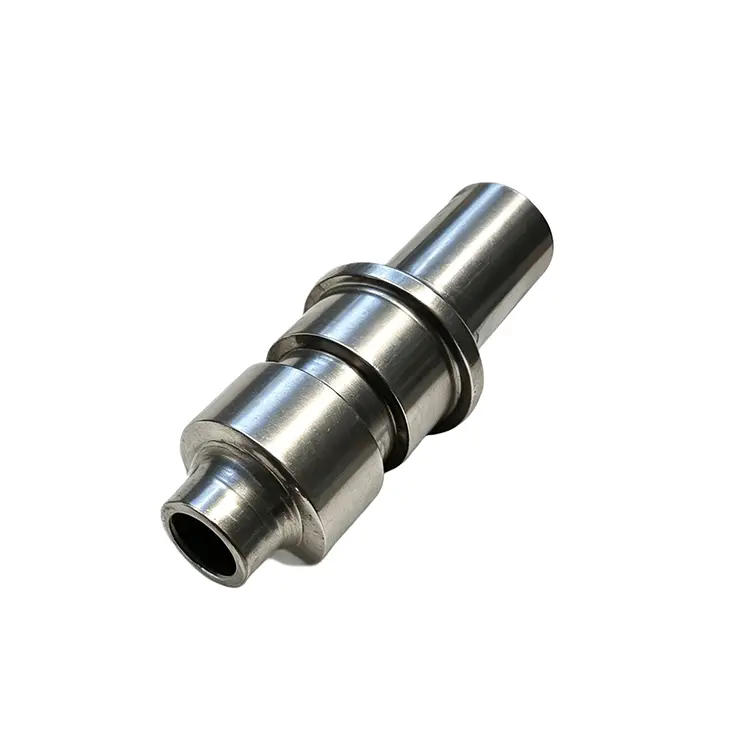

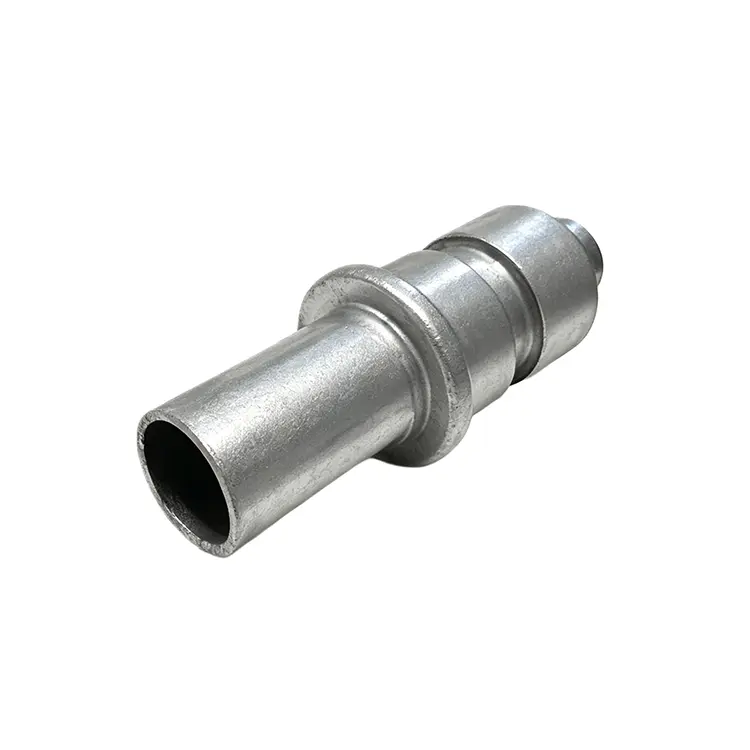

Фланцевая полая втулка со сквозным отверстием для болтовых фланцевых соединений

Каждая полая фланцевая втулка со сквозным отверстием для болтовых фланцевых соединений от производителя Qimao Metal изготавливается из цельного прутка или кованых заготовок, а затем подвергается термообработке, где указано. Диаметр сквозного отверстия на 1–2 мм больше номинального диаметра болта для облегчения сборки. Толщина фланца варьируется от 3 мм до 15 мм в зависимости от требований к нагрузке.

Варианты поверхности включают гладкую отделку, цинкование или покрытие из ПТФЭ для химической стойкости. Мы наносим номера деталей и марки материалов на поверхность фланца для обеспечения возможности отслеживания. Допуски размеров соответствуют ISO 2768-m или более жесткие по запросу.

Все края зачищены. Никаких острых углов. Втулка может поставляться со скошенными концами отверстий или без них. Мы также предлагаем нестандартные смещения отверстий для модернизации старых моделей фланцев. Каждая партия включает отчет о размерах. Испытание на твердость доступно для высокопрочных марок.

Параметр продукта (спецификация)

Характеристика продукта

• Цельная фланцевая конструкция – полая фланцевая втулка со сквозным отверстием для болтовых фланцевых соединений, без незакрепленных шайб или стопорных прокладок. Быстрая сборка, меньше деталей.

• Прецизионное сквозное отверстие – болт легко вставляется, но остается по центру. Никакого дребезжания при вибрации.

• Реальные варианты материалов – углеродистая сталь (1045, A36), нержавеющая сталь (304, 316) или сплав (4140, 17-4PH). У нас есть стандартные размеры.

• Плоская поверхность фланца – отшлифована с точностью до 0,1 мм. Предотвращает изгиб болта и неравномерный зажим.

• Края без заусенцев – безопасно обращаться голыми руками или в перчатках. Никаких острых углов.

• Нестандартная длина – любая длина от 10 мм до 200 мм. Без доплаты за нестандартные размеры.

• Поверхностная обработка – гладкая, оцинкованная или с покрытием из ПТФЭ. Нержавеющая сталь 316 для использования на море или в химической промышленности.

• Прослеживаемость – марка материала и номер партии выбиты на поверхности фланца.

Приложение

1. Фланцы трубопроводов со слишком длинными болтами.

Наша полая фланцевая втулка со сквозным отверстием для болтовых фланцевых соединений вместо нарезных болтов или стопорных шайб используйте втулку, чтобы занять дополнительное место. Гайка затягивается на твердой поверхности.

2. Монтаж привода клапана.

Действует как прокладка между фланцем клапана и кронштейном привода. Сквозное отверстие удерживает болт по центру.

3. Конструкционная сталь с прорезными отверстиями.

Заполняет ширину слота. Предотвращает смещение головки болта. Фланец закрывает края пазов для равномерной передачи нагрузки.

4. Модернизация старых, смещенных фланцев.

Втулка дает возможность регулировать угол затвора. Никакого забивания не требуется.

5. Временная разтяжка фланца для замены прокладки.

Защищает фланцевые отверстия от повреждения подъемных болтов. После работы снимите втулку, установите штатные болты.

6. Морские опоры труб в условиях вибрации

Фланцевый конец препятствует вращению. Сквозное отверстие удерживает болт по центру даже при боковом движении. Нержавеющая сталь 316 служит годами.

7. Подъемные болты опорной плиты насоса.

Приварите втулку к опорной плите. Направляет подъемный болт и обеспечивает плоскую поверхность толкания. Никаких свободных блоков, которые можно потерять.

8. Химические трубы с футеровкой из ПТФЭ.

Действует как ограничитель крутящего момента. Предотвращает смятие вкладыша. Затягивайте до тех пор, пока втулка не коснется поверхностей фланцев.

9. Строительная центровка тяжелых фланцев

Используйте втулку в качестве рычага, чтобы стянуть вместе несоосные фланцы. После выравнивания замените стандартным болтом.

10. Кронштейны крепления гидроцилиндра.

Заполняет переменные зазоры между фланцем цилиндра и кронштейном. Выглядит чище, чем сложенные друг на друга шайбы. Не расшатывается со временем.

Преимущество фабрики

Мы храним на складе обычные заготовки из стали и нержавеющей стали для фланцевых полых гильз со сквозным отверстием для болтовых фланцевых соединений. Каждая втулка индивидуально проверяется на концентричность отверстия и параллельность фланца. Мы не привлекаем сторонних субподрядчиков для механической обработки — все делается собственными силами.

По запросу наша команда качества предоставляет фотографии в реальном времени во время производства. Мы также предлагаем образцы механической обработки перед оптовыми заказами. Многие клиенты возвращаются, потому что мы выявляем ошибки в чертежах до резки металла, а не после.
