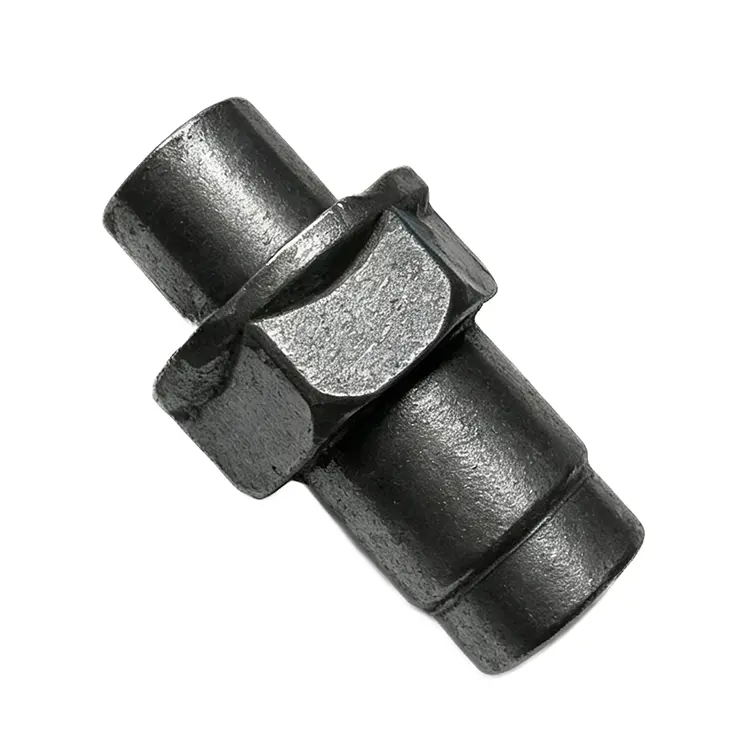

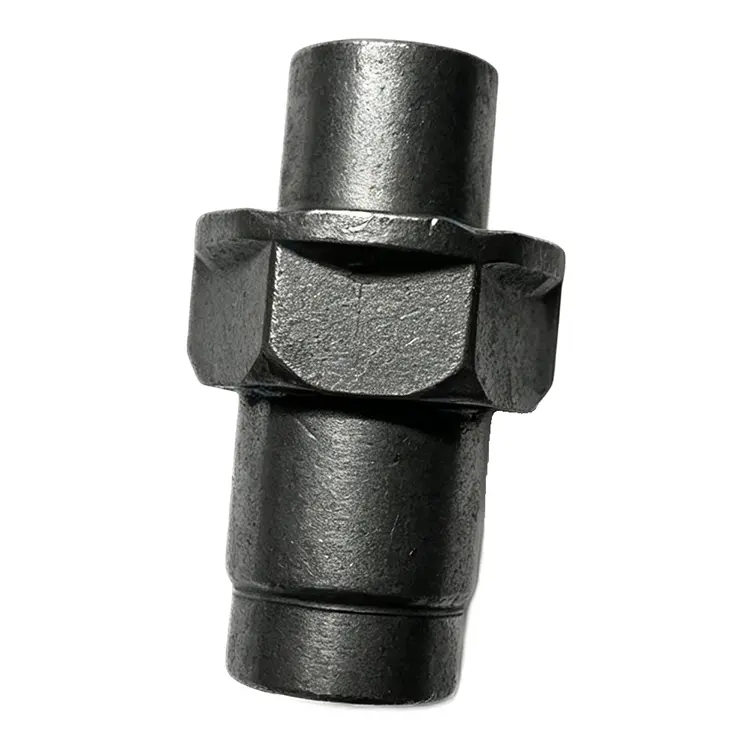

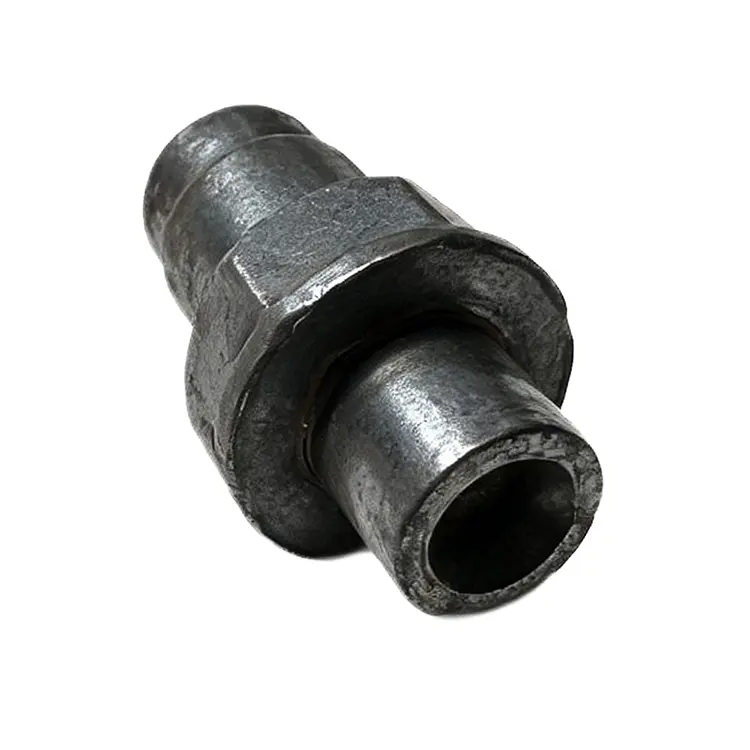

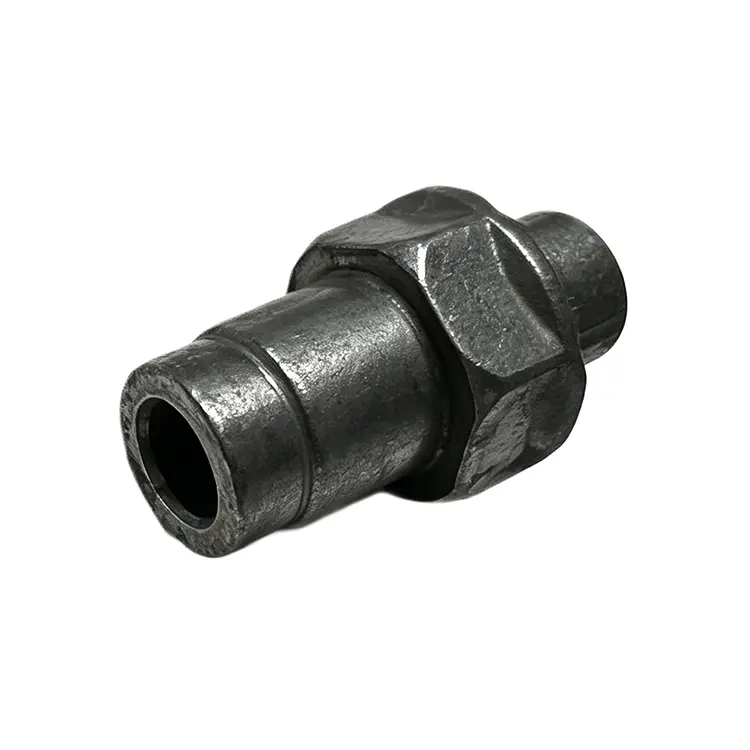

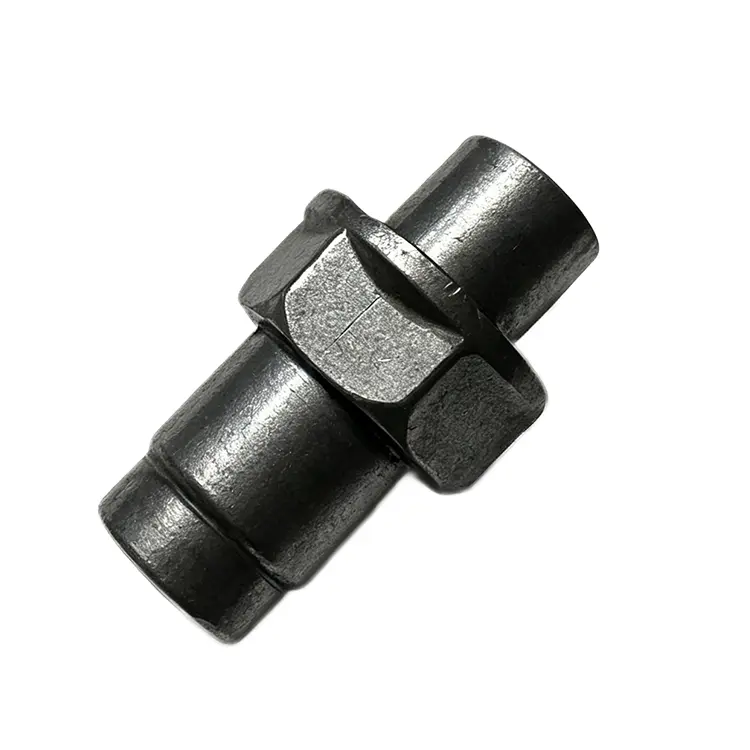

Кованый фитинг для шланга с шестигранной головкой из стали холодной высадки

Кованый стальной шестигранный штуцер для холодной высадки от Qimao Metal Manufacture, а процесс холодной высадки начинается с высококачественной стальной проволоки, подаваемой в многостанционный формовочный станок, работающий со скоростью 60-80 деталей в минуту. Материал смещается, а не разрезается, что обеспечивает непрерывный поток зерен по шестигранным граням и контурам заусениц — в основании каждого зубца не скрываются слабые места. Далее мы выполняем вторичную операцию бритья, чтобы зафиксировать внешний диаметр зазубрины. в пределах +/- 0,002 дюйма, гарантируя, что каждый шланг скользит с постоянным натягом. Шестигранный корпус после формования слегка погружается в масло для защиты от ржавчины во время хранения. Заусенцы срезаются на концах ствола, поэтому на сборочной линии не будет тратить время на удаление заусенцев. Твердость составляет 72-85 HRB, что обеспечивает достаточную упругость для поддержания давления зажима без разрушения шлангов с более тонкими стенками. Допуски размеров соответствуют индивидуальным размерам заусенцев и SAE J514 для шестигранных конфигураций, что делает эти фитинги пригодными для конструкций шлангов с однопроволочной оплеткой и армированных тканью.

Параметр продукта (спецификация)

Характеристика продукта

• Холоднокованый поток зерна:В отличие от фитингов, изготовленных из прутковой заготовки, наш процесс холодной высадки сохраняет непрерывные линии текстуры вокруг каждого зазубрина. Это значительно увеличивает срок службы и гарантирует, что зазубрины не отломятся под хлыстом шланга.

• Нулевая пористость:Метод формования смещением устраняет внутренние пустоты. Никаких отверстий и утечек давления через сам корпус фитинга.

• Готовая к использованию отделка:Смазаны маслом и подбриты на концах, прямо из коробки. Перед сборкой не нужно шлифовать или снимать заусенцы.

• Постоянные помехи:Бритые бородки О.Д. имеет жесткий диапазон допусков, поэтому каждый шланг скользит с одинаковым сопротивлением. Никаких свободных посадок, никаких невозможных толчков.

• Шестигранник, готовый к зажиму:Кованые шестигранные лыски четкие и параллельные — ваш гаечный ключ не выскочит, когда вы проворачиваете упорный зажим.

• Соответствие RoHS и REACH:Наша химия масел и стали соответствует международным экологическим нормам и не содержит проблемных веществ.

Приложение

• Обратные линии низкого давления:Кованый фитинг с шестигранной головкой из стали холодной высадки идеально подходит для возвратных шлангов гидравлического бака, где давление остается ниже 300 фунтов на квадратный дюйм.

• Системы циркуляции охлаждающей жидкости:Используется в сварочных пистолетах с водяным охлаждением и контурах охлаждения пластиковых литьевых форм, вместо которых латунные фитинги со временем подвергаются коррозии.

• Пневматические тормозные магистрали:Эти зазубренные фитинги, которые можно найти на тяжелых грузовиках и прицепах, соединяют нейлоновые или резиновые воздухопроводы с веселыми руками и быстроразъемными клапанами.

• Сельскохозяйственные опрыскиватели:Установленные на штангах полевого опрыскивания, они обрабатывают абразивные жидкие удобрения, не ржавея, как обычная сталь.

• Шланги морского трюмного насоса:Их антикоррозийное масляное покрытие выдерживает лучше, чем голая сталь, во влажных трюмных отсеках.

• Станции промышленной мойки:Подключение моек высокого давления к шлангам химических инжекторов на пищевых предприятиях, где быстроразъемные соединения не подходят.

Руководство по установке и монтажу

1. Для установки фитинга для шланга с шестигранной зазубриной из кованой холодной высадки. Отрежьте шланг квадратным острым лезвием. Никаких угловых разрезов.

2. Смажьте отверстие мыльной водой или силиконовым спреем. Никогда не используйте нефть — она разъедает резиновые смеси.

3. Выровняйте шланг прямо и наденьте его на зазубрину, пока он не упрется в шестигранный буртик. Поворачивайте, добиваясь равномерного расширения.

4. Расположите зажим за первой зазубриной, а не сверху: зажим на козырьке порежет шланг и приведет к утечкам.

5. Затягивайте червячный хомут до тех пор, пока шланг не начнет выступать через прорези, затем открутите его на четверть оборота. Чрезмерное затягивание приводит к сбоям возбуждения.

6. Если шланги слишком прочные, замочите их конец в воде температурой 140°F на две минуты, чтобы смягчить резину.

7. Испытание под давлением водой при 1,5-кратном рабочем давлении в течение двух минут. Воздух сам по себе дает ложные показания и может привести к опасному выбросу шланга. Перед проверкой высушите соединение — остатки смазки маскируют настоящие слезы.
