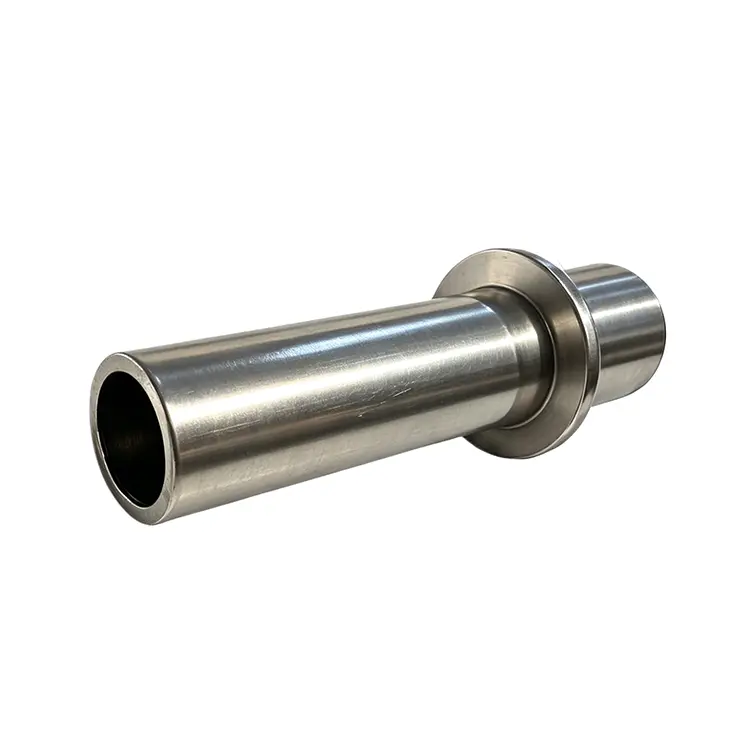

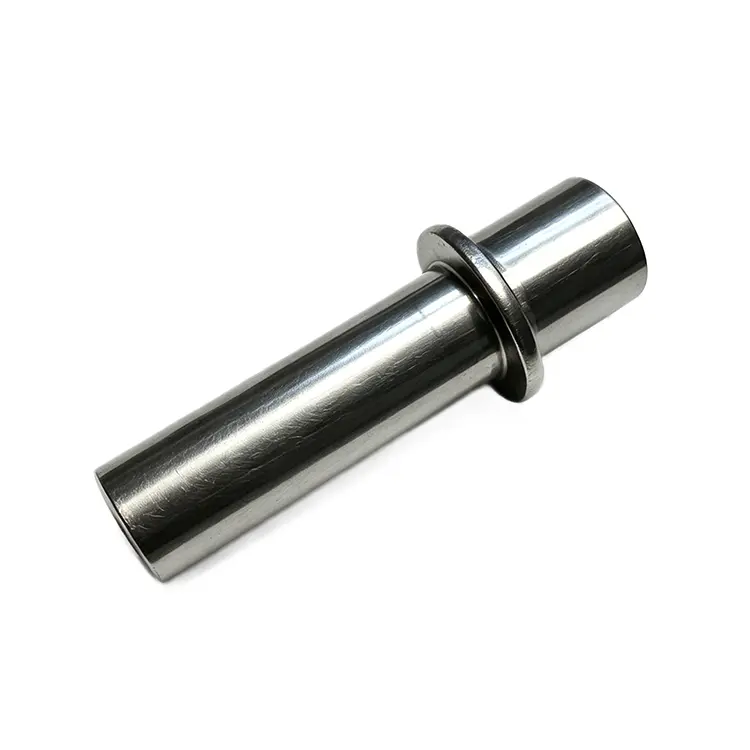

Полая стальная фланцевая втулка с буртиком для оборудования автоматизации

Это качественная полая стальная фланцевая втулка с буртиком для оборудования автоматизации от производителя металлов Qimao. Центральная полость позволяет проходить воздухопроводам, проводам датчиков или смазочным трубкам непосредственно через точку поворота. исключение наклона при монтаже с запрессовкой.

Материал зависит от выбранного заказчиком, но сердечник остается пластичным. Допуск отверстия H7, допуск наружного диаметра g6. Полая секция уменьшает вращающуюся массу примерно на 35% по сравнению с твердыми эквивалентами, что напрямую снижает требования к крутящему моменту двигателя и выделение тепла в высокоскоростных приложениях индексации.

Параметр продукта (спецификация)

Характеристика продукта

Полый сердечник – полая стальная фланцевая втулка с буртиком для оборудования автоматизации пропускает провода, воздухопроводы или охлаждающие трубки непосредственно через шарнир.

Цельный фланец – исключает использование отдельных упорных шайб или стопорных колец.

Цементированная сталь – износостойкая поверхность 55–60 HRC с прочным, ударопрочным сердечником.

Готовность к запрессовке – шлифовка наружного диаметра и отверстия, после установки не требуется развертывание трубопровода.

Предохраняющие от вращения лыски (опция) – для применений с высоким крутящим моментом и колебаниями.

Приложение

• Полая стальная фланцевая втулка с буртиком для устройств захвата и перемещения оборудования автоматизации с пневматическими захватами (воздушные трубки проходят через втулку).

• Таблицы индексного набора, где концевые выключатели требуют центральной проводки.

• Зажимы для запечатывания упаковочной пленки с линиями охлаждающей воды

• Автоматизированные испытательные щупы (сигнальные провода защищены внутри полого вала)

• Шарнирно-сочлененные роботизированные руки для укладки на поддоны (уменьшает качающуюся массу)

• Опора вала на станциях вертикального подъема с центральной подачей смазки.

Руководство по использованию

Шаг 1 – Подготовка жилья

Проверьте и подтвердите допуск отверстия корпуса машины с полой стальной фланцевой втулкой для оборудования автоматизации. Фаска на входной кромке.

Шаг 2 – Холодное прессование (предпочтительно)

Нанесите легкое масло на наружный диаметр втулки. Используйте пресс-инструмент с плоской оправкой, контактирующий только с периметром фланца, а не с полой кромкой. Нажимайте до тех пор, пока фланец не сядет полностью на поверхность корпуса.

Шаг 3 – Никакого расширения

Поскольку после термообработки мы хонингуем, канал ствола сохраняет свой окончательный размер. Принудительное использование развертки разрушит затвердевшую поверхность.

Шаг 4 – Использование пустотелого заполнителя

Проложите трубки или проводку через центр, прежде чем вставлять ответный вал. Закрепите провода с помощью неметаллической втулки на конце, не являющемся фланцем.

Шаг 5 – Посадка вала

Используйте допуск вала g6 или f7. Смазывайте противозадирной смазкой в ​​течение первых 200 циклов.
