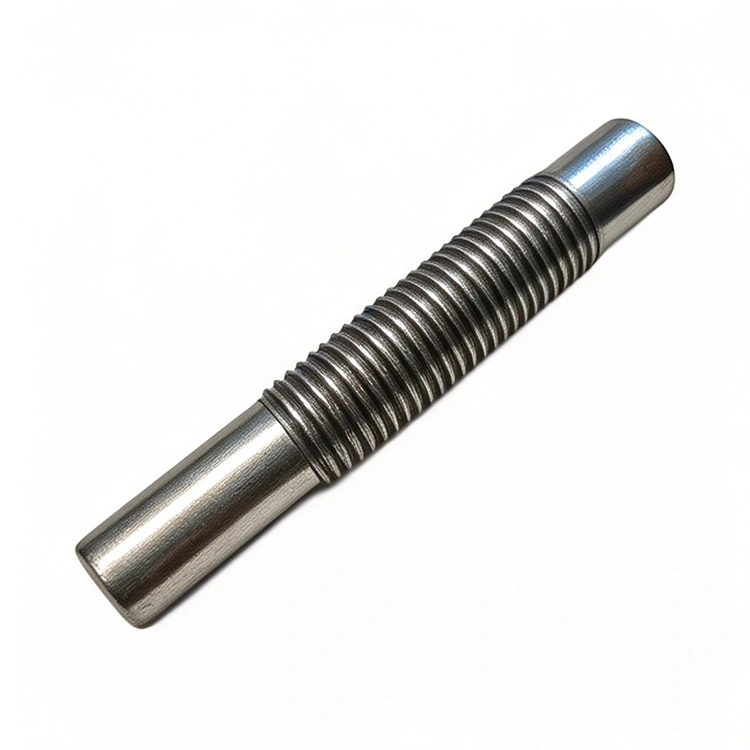

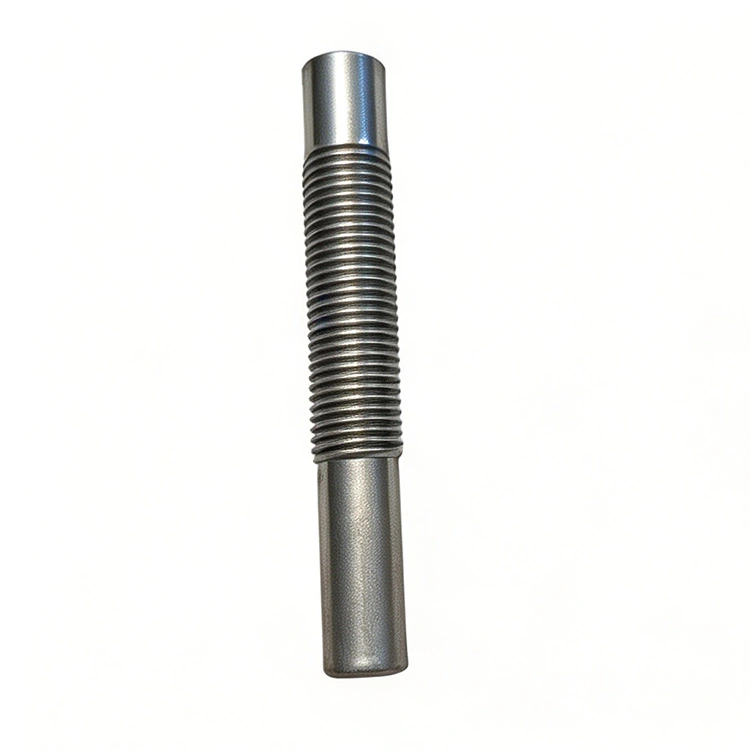

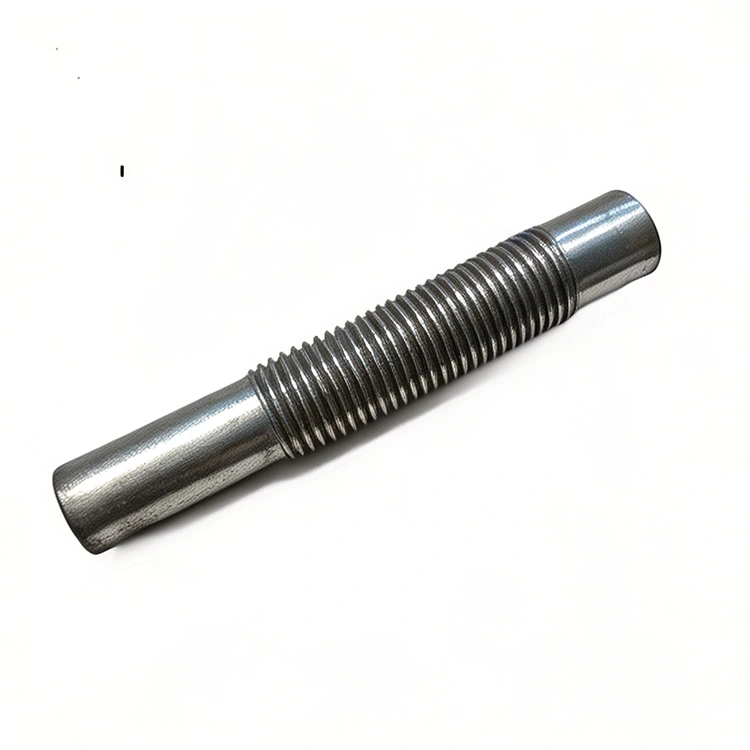

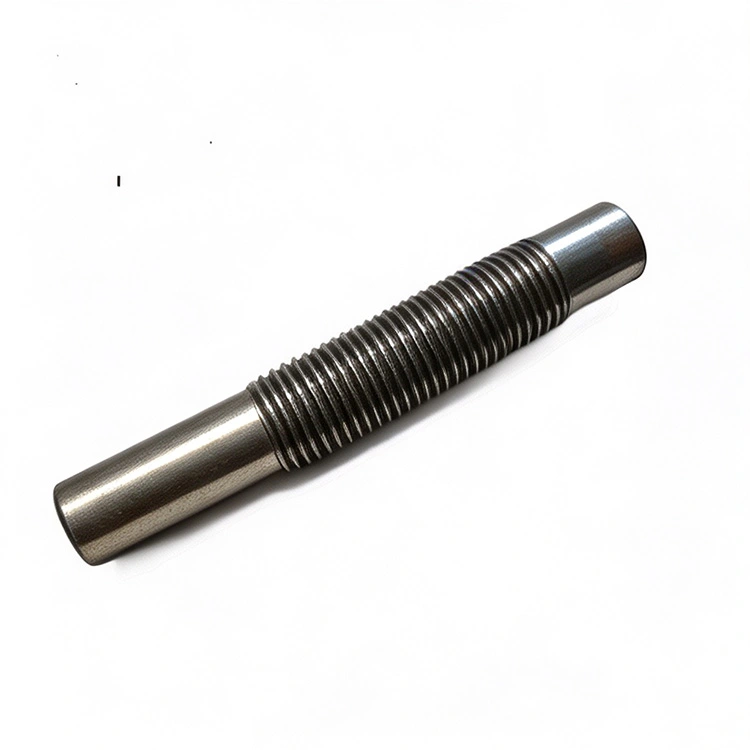

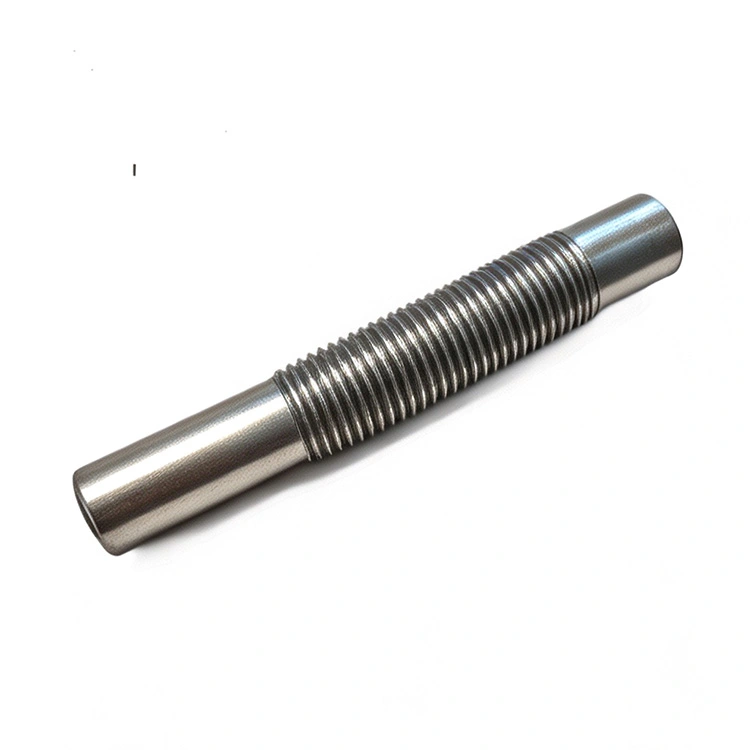

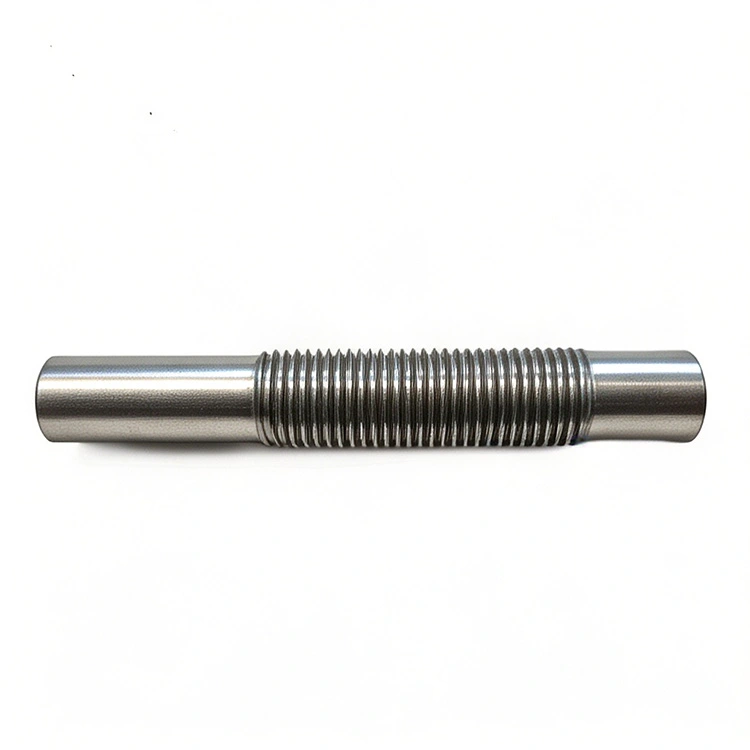

Промышленное оборудование использовало двухстороннюю резьбовую шпильку

Китайское промышленное оборудование, используемое в двухстороннем резьбовом болте от Qimao Metal. Размеры производителя соответствуют унифицированным стандартам ASME B1.1 или DIN 13 в зависимости от вашей спецификации. Конструкция с двойным концом означает резьбу класса 2А с обеих сторон, но мы можем отрезать различную длину на каждом конце, если ваше оборудование имеет неглубокие глухие отверстия с одной стороны и полноценные гайки с другой. Общий допуск по длине составляет ±0,5 мм до 200 мм, затем ±0,8 мм выше этого значения. Биение резьбы удерживается на уровне максимум 0,1 мм на первых трех витках резьбы – это больше, чем то, о чем беспокоится большинство поставщиков крепежных изделий. Чистота поверхности составляет 3,2 мкм Ra на хвостовике без резьбы, что важно, если вы продеваете его через отверстия с жесткими допусками. Целью термообработки является твердость сердцевины 32–38 HRC для большинства марок сплавов, но мы можем увеличить или уменьшить ее в зависимости от того, нужна ли вам пластичность или износостойкость.

Параметр продукта (спецификация)

Характеристика продукта

• В процессе холодной высадки промышленного оборудования используется шпилька с двухсторонней резьбой вместо нарезки – усталостная долговечность увеличивается примерно вдвое, поскольку поток зерна остается непрерывным вокруг корня

• Термическая обработка для получения твердости сердцевины от 32 до 38 HRC для стандартных марок сплавов, но мы корректируем ее в соответствии с вашим отпечатком.

• Уменьшенное биение резьбы – максимум 0,1 мм для первых трех витков, что превосходит большинство каталожных характеристик примерно на 40 %.

• Заглушка центральной секции остается в пределах 0,2 мм концентричности TIR, поэтому вы не можете получить прокладку фланца из-за качания

• Длина двойных концов может отличаться — сообщите нам глубину глухого отверстия с одной стороны, и мы подберем ее, чтобы шпилька втягивалась равномерно.

• Отслеживаемые партии – регистрируется номер каждой плавки, и мы храним образцы в течение двух лет, если ваш аудитор ISO попросит

Приложение

• Фланцевые соединения на химических насосах – сердечник из твердости 32–38 HRC устойчив к бринеллированию из-за ползучести прокладки с течением времени.

• Ремонт корпуса клапана — когда в оригинальном промышленном оборудовании используется шпилька с двухсторонней резьбой и резьбой, наши шпильки позволяют установить резьбовую вставку, не снимая весь клапан.

• Линии разъема коробки передач – плотная концентричность обеспечивает выравнивание двух половин корпуса при повышении крутящего момента.

• Крышки кожуха теплообменника – покрытие из фосфатного масла предотвращает истирание во время снятия с эксплуатации в летний период.

• Головки цилиндров компрессоров – холоднокатаная резьба выдерживает постоянный цикл растяжения/сжатия лучше, чем нарезанная резьба.

• Тяги пресс-рамы – пустая центральная часть обеспечивает гладкую поверхность для центровочных втулок или датчиков положения.

Преимущество фабрики

Мы выполняем холодную штамповку шпилек болтов с двухсторонней резьбой до M24, используемых в промышленном оборудовании, а затем переключаемся на нарезание резьбы для больших диаметров. Холодная штамповка обеспечивает непрерывный поток зерен вокруг корней резьбы, что означает, что усталостная долговечность примерно удваивается по сравнению с нарезанной резьбой. Наши резьбонакатные матрицы заменяются после каждых 50 000 штук, а не всякий раз, когда они начинают проскальзывать – именно поэтому наша резьба постоянно достигает посадки 6g или 2A без случайного брака. В цехе есть отдельная линия термообработки только для шпилек, поэтому мы никогда не смешиваем их с болтами или штифтами и не теряем отслеживаемость. Срок выполнения заказа для стандартных диаметров (от M6 до M36) составляет три недели, но мы храним 200 000 заготовок стандартной длины, поэтому срочные заказы могут быть отправлены в течение пяти дней. Большинство поставщиков не будут хранить заготовки, потому что это связывает капитал; мы делаем это, потому что наши клиенты ненавидят ждать.
