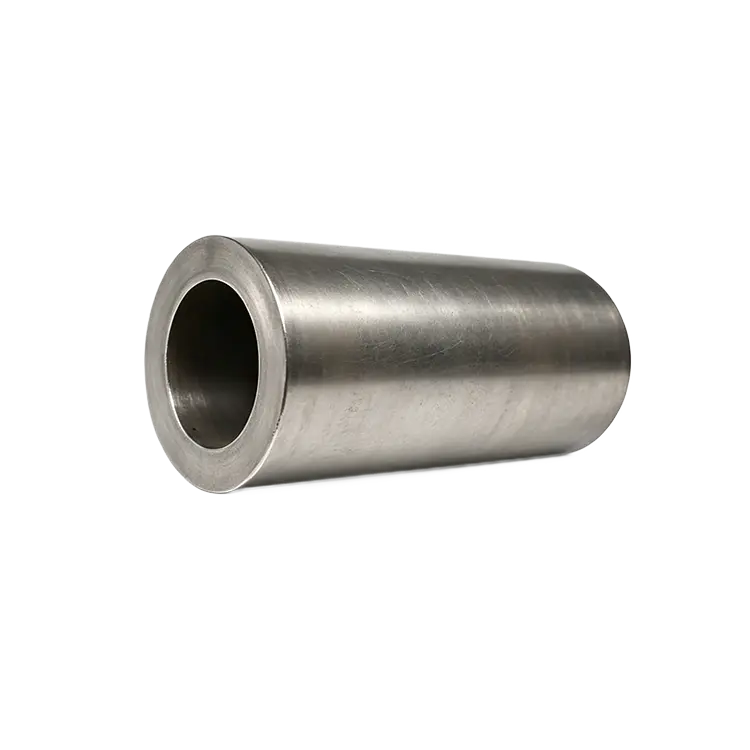

Прецизионная втулка полого стального вала для оборудования автоматизации

Как профессиональный поставщик, компания Qimao Metal Manufacturing предлагает высококачественные прецизионные втулки полого стального вала для оборудования автоматизации. Полый сердечник снижает вес примерно на 40% по сравнению со сплошным валом, что продлевает срок службы ваших серводвигателей. Нет покрытия, которое отслаивается. Никаких допусков, через которые может попасть грязь. Просто стальная втулка, сохраняющая свою геометрию после миллиона циклов. Установите его и забудьте на некоторое время.

Параметр продукта (спецификация)

Характеристика продукта

· Сталь закаленная насквозь, а не только закаленная поверхность – прецизионная полая стальная втулка вала для оборудования автоматизации. Полые секции изгибаются сильнее, чем цельные, поэтому тонкий слой цементируемой закалки не прослужит долго. Мы закаливаемся на всем протяжении (HRC 55–60). Отверстие устойчиво к задиров от возвратно-поступательных валов, а внешний диаметр не изгибается под действием боковых нагрузок. Он продолжает работать плавно даже после того, как более дешевые втулки изнашиваются.

· Внутренний и наружный диаметр заземляются при помощи одной установки. Большинство втулок сначала заземляются по наружному диаметру, а затем по внутреннему диаметру. Это приводит к ошибкам концентричности. Мы шлифуем оба диаметра за один и тот же цикл зажима, поэтому толщина стенки остается в пределах 0,01 мм. Ваше линейное движение остается прямым. Никакого раскачивания. Никакой привязки. Просто предсказуемое движение цикл за циклом.

· Легкая полая конструкция без потери прочности – мы удалили материал с середины, а не со стены. Полый сердечник снижает общий вес примерно на 40% по сравнению со сплошным валом, что важно, когда ваш автоматический рычаг совершает циклы тысячи раз в день. Меньшая инерция означает, что ваш серводвигатель работает меньше, а позиционирование остается четким.

Приложение

Автоматические рычаги для захвата и размещения — прецизионная втулка полого стального вала для оборудования автоматизации , используемая в качестве втулки основного шарнира на поворотных приводах. Полая конструкция пропускает сенсорный кабель через центр, не допуская попадания проводов на путь движения. Прецизионный идентификатор обеспечивает прямое вертикальное движение подъемника без заеданий даже при скорости 80 циклов в минуту на высокоскоростных сборочных линиях.

· Корпуса линейных направляющих для легких порталов – устанавливаются внутри алюминиевых корпусных блоков, где важен каждый грамм. Втулка полого вала воспринимает радиальные нагрузки, позволяя при этом пневматической линии или жгуту проводов проходить через середину. Более чистая компоновка машины и меньше движущихся частей, которые со временем могут зацепиться или изнашиваться.

· Применение кулачкового толкателя в упаковочных машинах – используется в качестве неподвижной втулки внутри вращающегося рычага кулачка. Сквозное закаленное отверстие выдерживает колебательное движение шарнирного пальца из закаленной стали без образования овального износа. Типичный срок службы увеличивается более чем в два раза по сравнению с закаленными втулками на упаковочных линиях непрерывного действия.

· Устройства смены инструмента на конце рычага – действует как выравнивающая и несущая втулка внутри быстросменных муфт. Полый центр оставляет место для пневматических портов или электрических контактов. Плотная концентричность гарантирует, что инструмент каждый раз, смена за сменой, устанавливается в одно и то же положение с точностью до 0,02 мм без ручной повторной калибровки.

Как использовать

Правильная установка прецизионной втулки полого стального вала для оборудования автоматизации выполняет несколько простых шагов: Сначала проверьте отверстие корпуса на наличие заусенцев и мусора. Втулка должна запрессовываться с небольшим натягом — обычно на 0,01–0,02 мм туже, чем наружный диаметр втулки. Используйте пресс, а не молоток. Нажимайте только на внешнее кольцо, а не на тонкую стенку. Что касается ответного вала, убедитесь, что он имеет гладкую шлифовку (Ra 0,4 мкм или выше) и острые края сломаны. Сначала вставьте вал вручную, чтобы подтвердить соосность. Если чувствуется, что втулка затянута до того, как она сядет на место, что-то не выровнено. Для вибрирующих или высокоскоростных применений добавьте канавки для смазки или выберите нашу версию с предварительной смазкой. Чтобы снять старую втулку, выдавите ее сзади, используя пробойник, который касается наружного кольца, а не тонкой стенки. Замените, если почувствуете люфт или увидите видимые следы износа внутри отверстия.

Детали производства

Втулки прецизионного полого стального вала для оборудования автоматизации изготовлены из высокоуглеродистой подшипниковой стали марки GCR15, той же, что используется в прецизионных подшипниках. Твердость составляет от 55 до 60 HRC, сквозная закалка, а не просто тонкая кожица. Соосность между внутренним и наружным диаметром остается в пределах 0,01 мм, поскольку мы шлифуем оба диаметра в одной и той же зажимной установке. Чистота поверхности отверстия и наружного диаметра после бесцентрового шлифования составляет Ra от 0,2 до 0,4 мкм. Изменение толщины стенок поддерживается на уровне максимум 0,01 мм, поэтому нет тонких мест, которые разрушаются под нагрузкой. Стандартные размеры отверстий начинаются с 8 мм и доходят до 25 мм. Возможна нестандартная длина до 300 мм, время выполнения от 12 до 18 рабочих дней. Также доступны со спиральными канавками для смазки или внутренним диаметром с тефлоновым покрытием для работы всухую.
