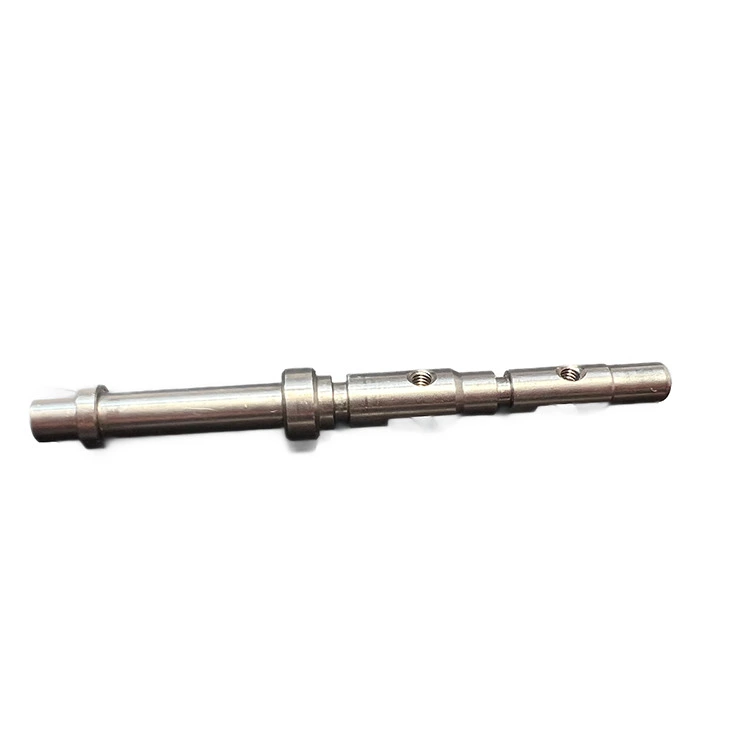

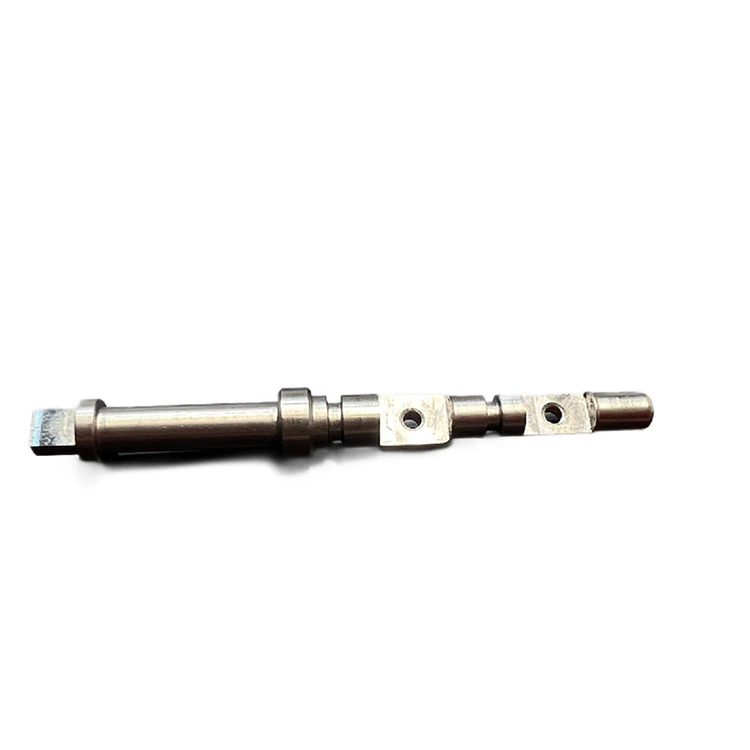

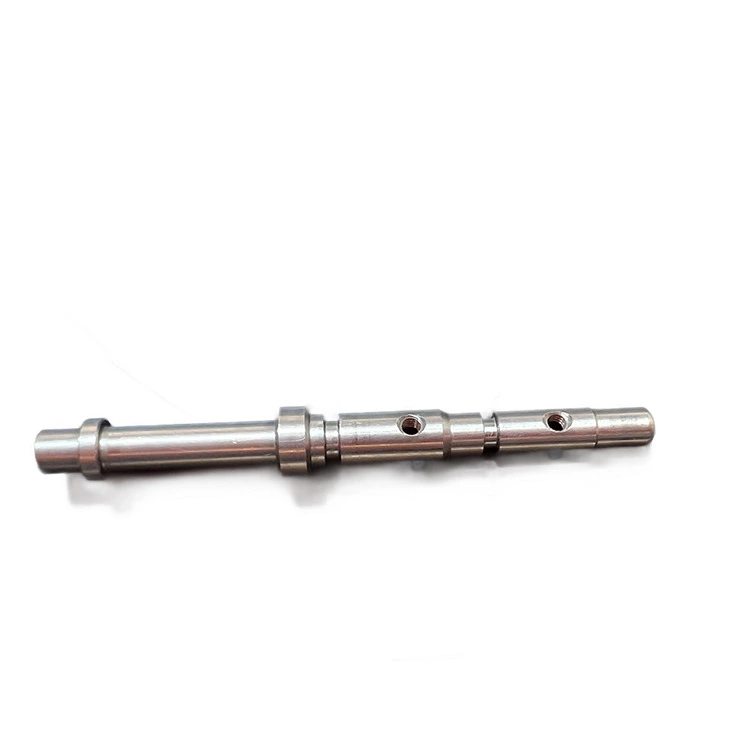

Прецизионный стальной шарнирный штифт для роторных систем управления

Производитель металлов Qimao начинает производство прецизионных стальных шарнирных штифтов для систем поворотного управления из стали и нержавеющей стали. Наш токарный станок с ЧПУ обрабатывает внешний диаметр с допуском плюс ноль минус две тысячные дюйма. Это достаточно плотно для большинства поворотных органов управления, но не настолько плотно, чтобы сборка была затруднена. Затем мы вырезаем небольшую фаску на обоих концах, чтобы штифт встал на место, ничего не царапая. Никаких необычных покрытий, если вы их не попросите. Никакой термообработки. Просто чистая, прямая и точно отшлифованная поверхность. В большинстве случаев штифт не нуждается в смазке, поскольку его посадка достаточно свободна, чтобы вращаться, но достаточно плотна, чтобы избежать дребезжания. Вы сообщаете нам длину и диаметр. Мы отправляем булавки, которые приходят и работают.

Параметр продукта (спецификация)

Характеристика продукта

1. Цельная механически обработанная конструкция. Весь прецизионный стальной шарнирный штифт для поворотных систем управления изготовлен из одного металлического стержня. Никаких сварных швов, никаких соединений, никаких запрессованных отдельных концов. Это означает, что со временем ничего не выйдет из строя. То, что вы вкладываете, остается таким.

2. Жесткий допуск по диаметру. Держим плюс ноль минус 0,002 дюйма по внешнему диаметру. Это удерживает штифт в центре ответного отверстия. Отсутствие перекосов из стороны в сторону означает, что ваш управляющий сигнал остается повторяемым.

3. Прямолинейность поддерживается менее 0,003 дюйма на фут. Изогнутый штифт заедает или дает ошибочные показания. Мы проверяем каждую партию на поверхностной пластине. Если он прогибается более чем на три тысячных, то не отправляется.

4. Гладкая поверхность. Толщина обработанной поверхности составляет 32 микродюйма или больше. Он достаточно гладкий, чтобы свободно вращаться, но не отполирован до зеркала. Никаких неровностей, которые могут привести к изнашиванию пластиковых втулок.

5. Скошенные концы с обеих сторон. На каждом конце срезаем небольшие уголки. Это помогает при сборке. Штифт находит отверстие, не зацепляясь за края. Экономит время, когда вы строите двадцать единиц на верстаке.

6. Выбор нержавеющей или простой стали. Нержавеющая сталь 303 для управления влажным или наружным оборудованием. Сталь 12L14 для сухих помещений, где стоимость важнее коррозионной стойкости. В любом случае допуски одинаковые.

 Приложение

1. Валы потенциометров в аудиоаппаратуре Для ручек громкости и регуляторов тембра требуется прецизионный стальной шарнирный штифт для поворотных систем управления, который поворачивается плавно, но не раскачивается из стороны в сторону. Ослабленный вал издает царапающие звуки. Этот штифт удерживает центр, свободно вращаясь.

2. Соединения заслонок в системах отопления, вентиляции и кондиционирования. В вентиляционных установках используются соединительные тяги и шарнирные пальцы. Если штифт имеет наклон, положение демпфера смещается. Температура в помещении становится неравномерной. Благодаря нашим жестким допускам демпфер удерживается там, где вы его установили.

3. Приводы клапанов в управлении промышленными процессами Четвертьоборотные клапаны зависят от шарнирного пальца, который не изнашивается быстро. Версия из нержавеющей стали предназначена для химических предприятий. Гладкая поверхность дольше сохраняет герметичность сальников.

4. Дроссельные тяги в двигателях малой мощности. Газонокосилки, генераторы и картинги используют простой поворотный регулятор скорости двигателя. Ослабленный шарнирный штифт делает управление дроссельной заслонкой неопределенным. Этот штифт дает положительные стопы и повторяемые настройки.

5. Подстроечные конденсаторы в радиоаппаратуре Переменные конденсаторы старой школы вращаются на валу, который должен быть идеально прямым. Любой изгиб меняет емкость. Наша характеристика прямолинейности обеспечивает точность настройки во всем диапазоне.

6. Педальные соединения музыкальных инструментов. Педали фортепиано и органа вращаются на шарнирах. Игроки чувствуют, что кегля ослабла. Из-за этого инструмент кажется дешевым. Плотный штифт обеспечивает надежное и предсказуемое сопротивление под ногой.

Как использовать

Шаг 1 – Очистите отверстие Протрите отверстие, в котором будет находиться штифт. Любая грязь или старая смазка изменяют эффективный диаметр. Используйте ватный тампон или небольшую кисть. Это занимает десять секунд, но избавляет от проблем позже.

Шаг 2. Проверьте посадку вручную. Вставьте прецизионный стальной шарнирный штифт для поворотных систем управления в отверстие, используя только пальцы. Он должен войти с легким нажимом. Если вам нужен молоток, штифт слишком большой. Если он провалится, значит, штифт слишком мал.

Шаг 3. Вставьте на всю глубину. Нажимайте на штифт до тех пор, пока он не сядет заподлицо с внешней частью узла управления или не достигнет выступа, если он имеется в вашей конструкции. Никаких пробелов не допускается.

Шаг 4 – Поворот вручную Поверните регулятор на весь диапазон движения. Вы должны чувствовать плавное движение без заеданий и скрежетания. Если он заедает, вытащите штифт и проверьте на наличие заусенцев.

Шаг 5 – Закрепите, если необходимо Для некоторых поворотных регуляторов требуется удерживающий зажим или установочный винт. Установите их сейчас. Не перетягивайте установочный винт на штифте. Просто плотно плюс четверть оборота.

Шаг 6 – Проверка под нагрузкой Проведите контроль через двадцать циклов. Еще раз проверьте наличие люфта или заедания. Хорошая булавка в двадцатом цикле будет ощущаться так же, как и в первом цикле.
