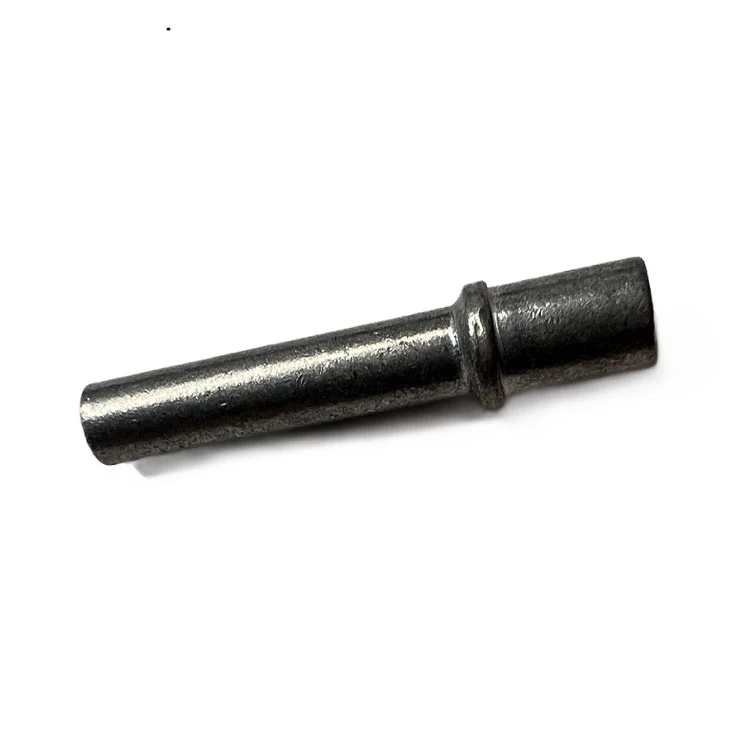

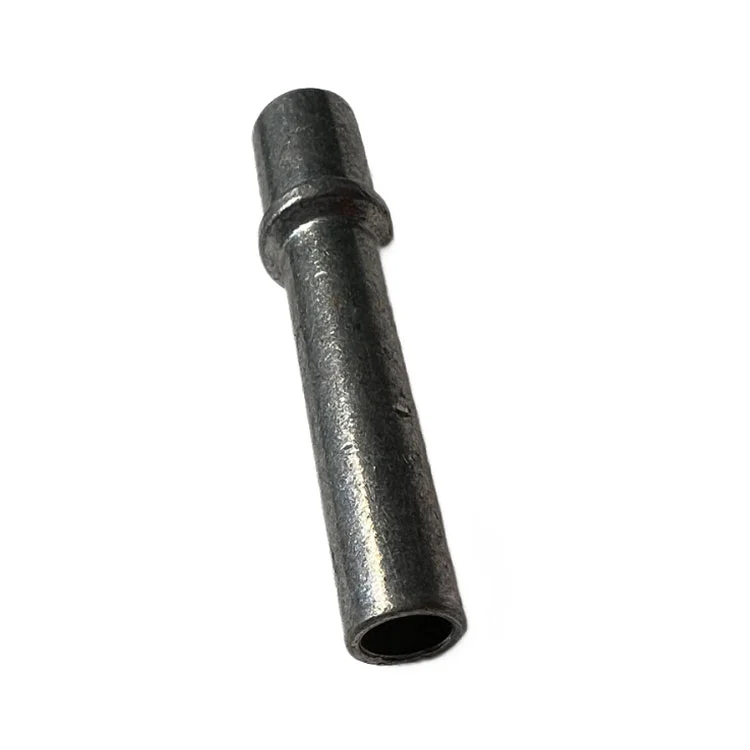

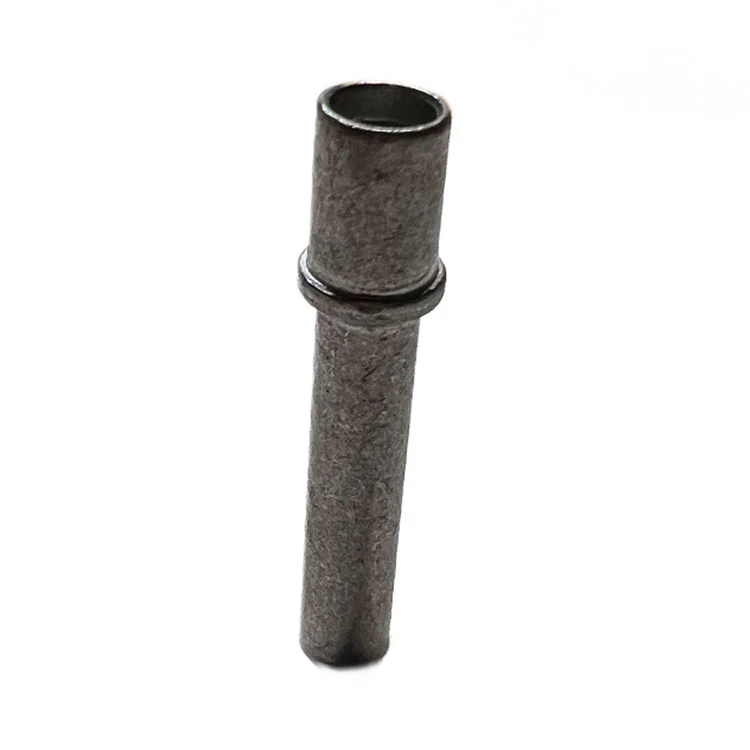

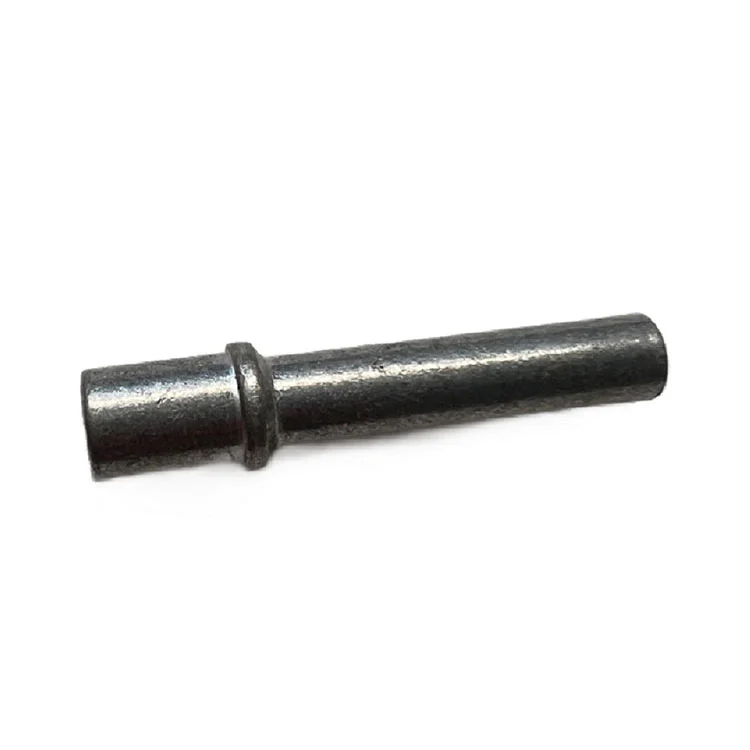

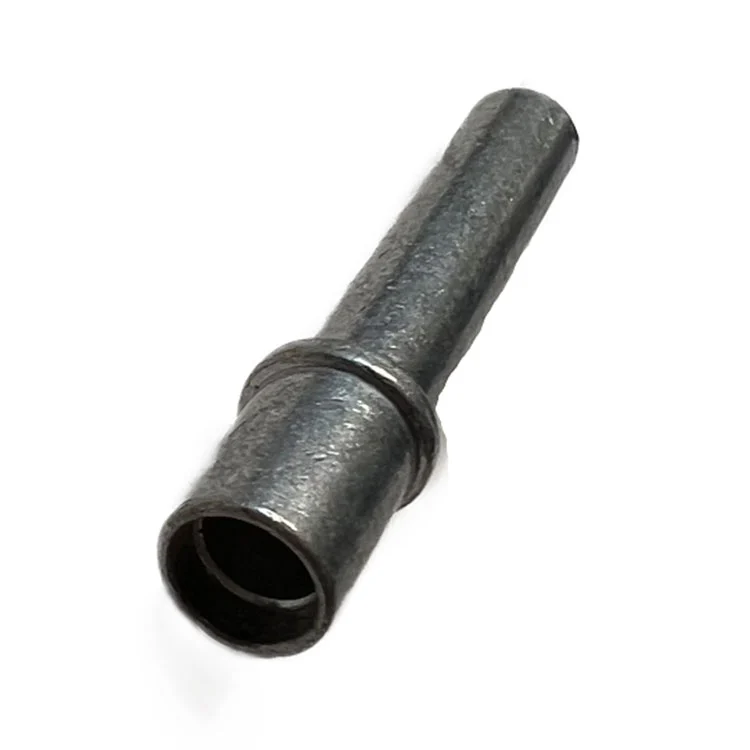

Прецизионная полуполая конструкция ступенчатого пальца для автомобильной и промышленной трансмиссии

Qimao Metal Manufacturing является профессиональным заводом и поставщиком прецизионных ступенчатых полуполых штифтов для автомобильной и промышленной трансмиссии. Ступенчатый диаметр изделий позволяет одним штифтом располагать шестерни, синхронизаторы и подшипники на одной оси. Типичный внешний диаметр от 6 мм до 22 мм. Глубина полости может достигать 60% от общей длины. Твердость несущих поверхностей достигает 58–62 HRC, но сердечник остается немного мягче и не ломается. Перед упаковкой каждая булавка проверяется на наличие ступенчатых трещин с помощью магнитных частиц.

Руководство по установке

При установке прецизионного ступенчатого полуполого пальца для автомобильной и промышленной трансмиссии перед началом работы продуйте отверстие пальца воздухом — там скрывается стружка. Нанесите немного легкого масла только на первую ступеньку, а не на полую часть. Вдвигайте его вручную, пока первая ступенька не коснется корпуса. На производственной линии используйте мягкий пневматический пресс с ограничителем глубины, установленным примерно на 0,2 мм выше уровня заподлицо. Толкайте прямо – если пресс наклонен, вы повредите угол ступеньки. Для глухих отверстий просверлите крошечное вентиляционное отверстие диаметром 2 мм внизу, иначе воздух попадет в полую полость. Чтобы вытащить его, используйте съемник с резьбой, который захватывает внутреннее отверстие. Никогда не ударяйте молотком по полой поверхности напрямую.

Параметр продукта (спецификация)

Ключевая особенность продукта

Во-первых, конструкция прецизионного ступенчатого полуполого пальца для автомобильной и промышленной трансмиссии примерно на 35 % легче цельного пальца. Это складывается, когда вы вращаете его внутри коробки передач. Во-вторых, эти шаги означают, что вам не нужны дополнительные шайбы или прокладки. В-третьих, холодная ковка обеспечивает циркуляцию зерна вокруг полой секции, поэтому она лучше сопротивляется усталости, чем обработанные штифты. В-четвертых, оба конца канала ствола имеют небольшую фаску – помогает автоподавателям захватывать его без заклинивания. В-пятых, посадочные диаметры имеют Ra 0,8 или выше, поэтому со временем они не съедают сопрягаемое отверстие. В совокупности это позволит вам сэкономить на выездах на места.

Приложение

1. Ступицы трансмиссии с двойным сцеплением. Они фиксируют втулку синхронизатора на ступице и пропускают масло через полую середину.

2. Карданные валы для промышленного оборудования. Действуют как срезной штифт, из-за которого при поломке металлические осколки не разлетаются повсюду.

3. Раздаточная коробка – конструкция прецизионного ступенчатого полуполого штифта для автомобильной и промышленной трансмиссии, используемая для выравнивания цепной звездочки с выходным валом.

4. Тяжелые приспособления. Работают как установочные штифты между половинками корпуса, которые разбираются для обслуживания.

5. Электроприводы. Для защелки парковочной блокировки используется уменьшенная версия.

6. Тракторы – используются на рельсах переключения диапазонов.

Преимущество нашей фабрики

Мы запускаем шестиступенчатые холодные заголовки из Тайваня, и камера наблюдает за каждой станцией в прямом эфире. Конструкция прецизионного ступенчатого полуполого штифта для автомобильной и промышленной трансмиссии требует специальных твердосплавных пуансонов — мы сами шлифуем их каждые 10 000 циклов. Стандартные размеры, такие как внешний диаметр 8 мм, 10 мм и 12 мм, будут доставлены в течение десяти рабочих дней. К каждой партии вы получаете образец поперечного сечения, залитый смолой, чтобы вы могли сами увидеть толщину стенок. Мы держим на складе три наиболее распространенных шаблона шагов для образцов в тот же день. Заводской является IATF 16949, а не только базовый ISO. Ваш инспектор по качеству может проверить и посмотреть наше живое видео.
