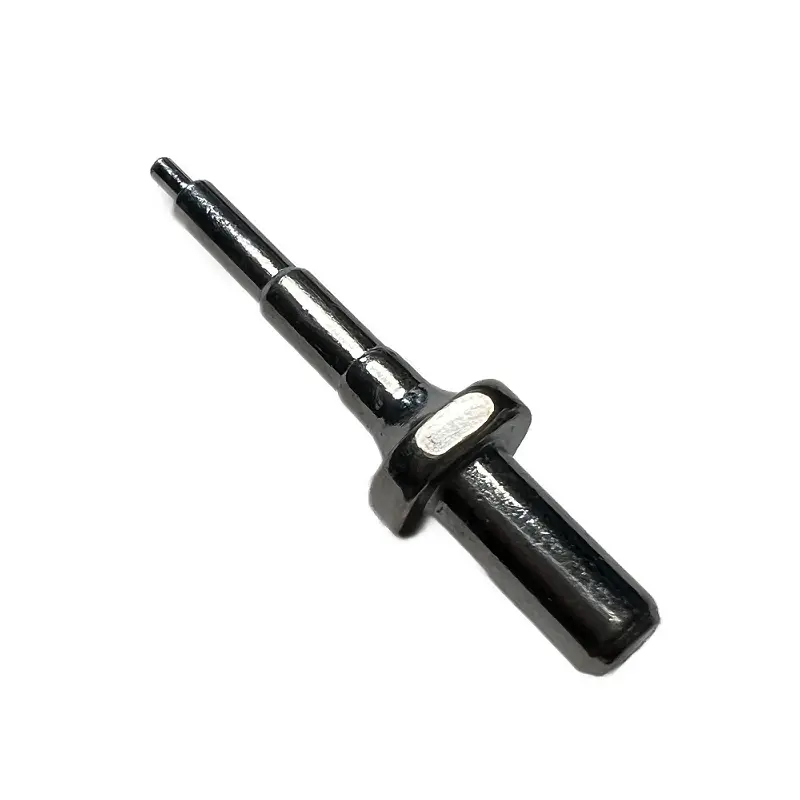

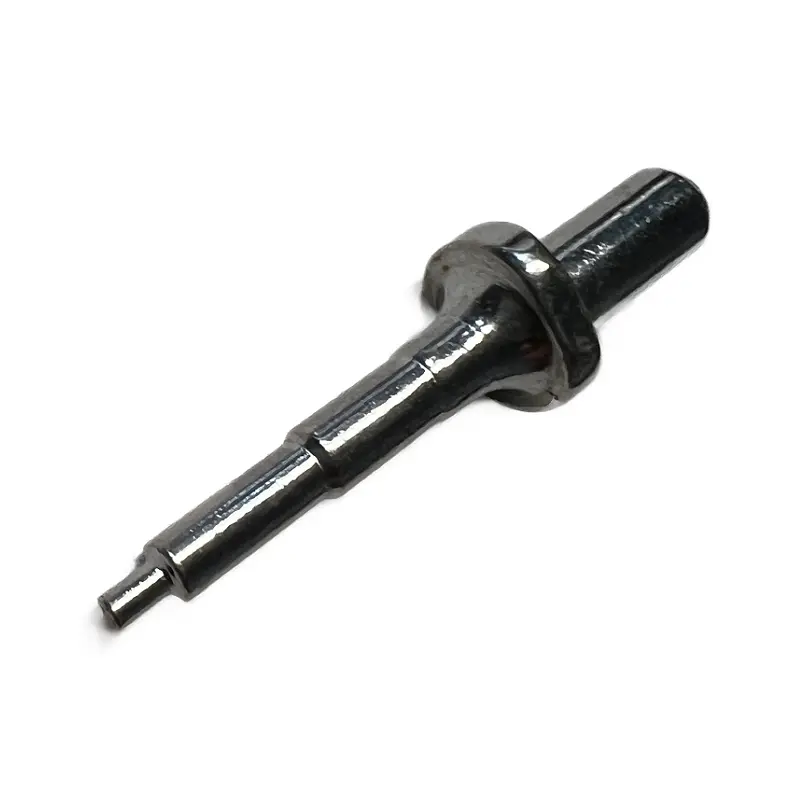

Ступенчатый штифт вала для контроля глубины

Качественный штифт вала ступенчатой ​​конструкции для контроля глубины от производителя Qimao Metal имеет ступенчатый диаметр по длине. Секция большего диаметра, называемая ступенькой или плечом, обрабатывается с точной шириной и концентричностью. Когда штифт вставляется в отверстие корпуса, ступенька прижимается к поверхности корпуса. Это создает повторяемый ограничитель глубины, устраняя необходимость в отдельных проставках или ручных измерениях во время сборки. Секция меньшего диаметра (направляющая) направляет вставку и обеспечивает опорную или поворотную поверхность. Диаметры ступенек и направляющих шлифуются после термообработки для обеспечения допусков в пределах ±0,05. Чистота поверхности поддерживается на уровне 16 Ra или выше для обеспечения плотного прилегания.

Параметр продукта (спецификация)

Характеристика продукта

· Прецизионный шаг для контроля глубины

Штифт вала ступенчатой ​​конструкции действует как механический стопор. Как только он касается поверхности корпуса, штифт останавливается — никаких прокладок, никаких измерений. Повторяемая глубина каждый раз. Шаг грани земной поверхности в пределах 0,0002 дюйма.

· Твердые шлифованные поверхности

Сквозная закалка до твердости 58-62 HRC, затем бесцентровое шлифование. Диаметр выдерживает ±0,0005 дюйма. Чистота поверхности 16 Ra. Вставляется во втулки без заедания. Выдерживает миллионы циклов.

· Варианты канавок для удержания

Добавьте канавку под стопорное кольцо возле кончика, чтобы зафиксировать штифт на месте. Добавьте канавку для уплотнительного кольца позади ступеньки, чтобы изолировать мусор. Обработано за один установ, поэтому концентричность остается высокой.

· Несколько вариантов материалов

Подшипниковая сталь 52100 для повышенного износа. 4140 по прочности. Нержавеющая сталь 17-4 PH для устойчивости к коррозии. 440C для твердости во влажной среде. Выберите то, что подходит для вашего приложения.

· Прямолинейность поддерживается в пределах 0,001 дюйма на фут.

Погнутые штифты заедают и изнашивают корпуса неравномерно. После шлифовки выпрямляем каждый штифт. При прокатке его по поверхности пластины колебания не наблюдаются. Установка кажется гладкой от начала до конца.

· Скошенный наконечник пилота

Передняя кромка не является острым углом. Фаска под углом 15 градусов направляет штифт в отверстие. Никакой стружки металла. Никакой борьбы, чтобы начать булавку прямо. Маленькая деталь, большая разница на конвейере.

Приложение

· Фиксирующие штифты крепления

Для обработки станков с ЧПУ требуется повторяемое позиционирование. Штифт вала ступенчатой ​​конструкции для контроля глубины находит отверстие и останавливается на точной глубине. Отливка всегда находится на правильной высоте по оси Z. Никаких измерений оператором. Никаких прокладок.

· Направляющие штифты штампа

Штамповочные штампы требуют выравнивания и защиты от чрезмерного перемещения. Плечо ступеньки контактирует с поверхностью втулки. Предотвращает разрушение самой смерти. При износе заменяйте штифт, а не всю направляющую.

· Поворотные валы для агрегатов

Для некоторых вращающихся деталей требуется точный выступ вала. Ступенчатый штифт исключает человеческую ошибку. Нажимайте до тех пор, пока шаг не остановится. Используется в тягах двигателей, клапанных механизмах и медицинских приборах.

· Компоненты пресс-форм для литья под давлением

Формовочные стержни и направляющие требуют точной глубины для геометрии детали. Ступенчатый штифт устанавливает положение ядра. Никаких корректировок при настройке пресс-формы. Постоянная толщина стенки детали, выстрел за выстрелом.

· Корпуса гидравлических клапанов

Золотниковым клапанам нужны валы, которые останавливаются в точных положениях для выравнивания отверстий для жидкости. Ступенчатый штифт контролирует глубину катушки. Сборщики не догадываются. Клапаны работают правильно при первом тесте.

· Автомобильные приспособления и измерительные приспособления

В приспособлениях для проверки качества используются ступенчатые штифты в качестве ограничителей глубины прохода/непрохода. Вставьте деталь, нажмите штифт, проверьте зазор. Быстрое принятие решений «годен/не годен» на производстве. Никаких циферблатных индикаторов не требуется.

· Роботизированная оснастка на конце руки

Захватам и устройствам смены инструмента необходимы повторяющиеся точки крепления. Ступенчатые штифты позиционируют инструментальные пластины на точном расстоянии. Роботы меняют инструменты без перепрограммирования позиций выбора.

Детали производства и почему мы?

1. Мы шлифуем штифт вала ступенчатой ​​конструкции для контроля глубины на бесцентровых станках с ЧПУ. Это значит, что мы контролируем прямолинейность и диаметр из того же цеха, где токарно обрабатываем заготовки.

2. Не отправляйте детали стороннему шлифовщику, который потеряет вашу партию.

3. Термическая обработка производится партиями с отчетами о проверке твердости для каждой партии. Если вам нужна нестандартная длина шага — скажем, 8,35 мм вместо 8 мм — мы не отступаем. Модифицируем нашу программу и запускаем ее. 4. Срок изготовления индивидуальных ступенек обычно составляет 10-12 рабочих дней. Для стандартных размеров у нас есть на складе заготовки и мы можем отправить заземляющие штифты в течение 5 дней.

5. Мы также предоставляем полноразмерные отчеты о проверках с данными КИМ по критическим функциям. Никаких догадок. Никакого «достаточно близко». Просто штифты, которые вставляются и останавливаются именно там, где вы их задумали.
