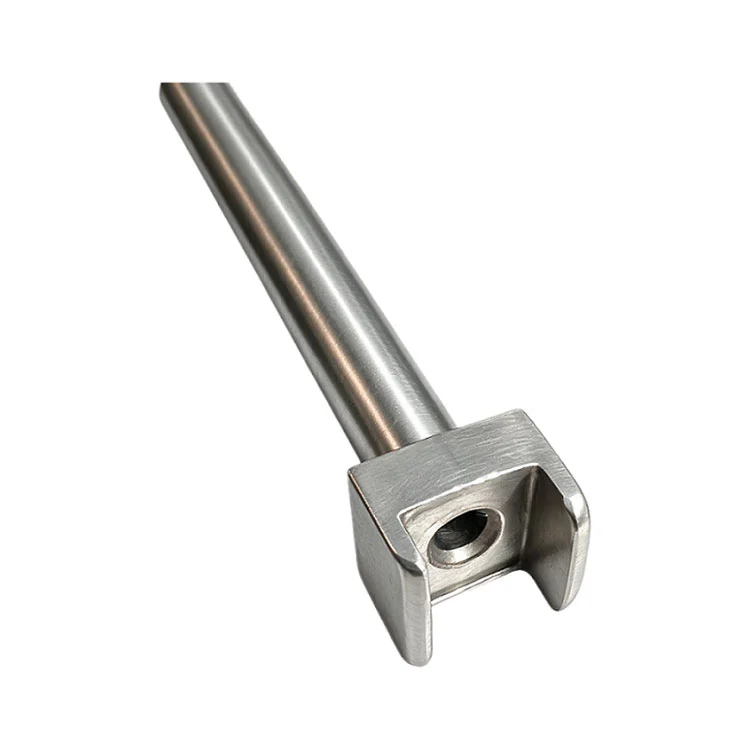

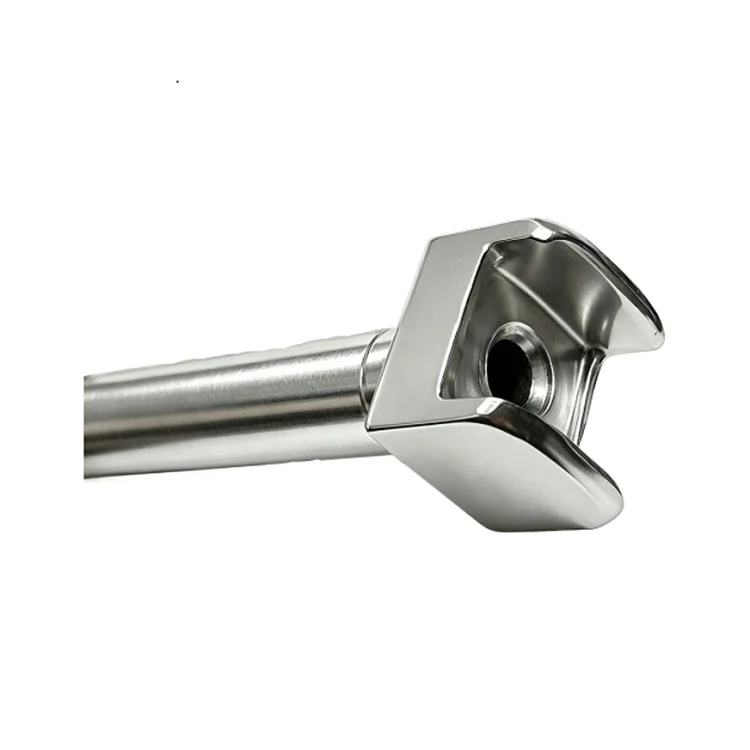

U-образный стержень с головкой вилки и стальной головкой с отверстием для штифта

Производитель металлов Qimao предлагает клиентам прочный U-образный стальной стержень с головкой вилки и отверстием для штифта. Вы можете вставить его в шток траверсы или штока цилиндра, вставить шплинт и зафиксировать его шплинтом. Сделанный. Никаких ниток, которые нужно сорвать. Никакой борьбы с орехами. Просто прочное шарнирное соединение, которое выдерживает сдвиговые нагрузки в течение всего дня. Фермеры используют их на тракторных тягах. Механики поставили их на гидроцилиндры. Им доверяют даже внедорожные машины. Допуск на диаметр отверстия? Держим +/- 0,05мм. Хотите чего-то другого? Вот что здесь означает «по индивидуальному заказу» — сообщите нам ваши размеры.

Позвольте мне рассказать вам, что вы получаете. U-образный стальной стержень с головкой вилки и отверстием для штифта имеет параллельные ножки — мы не поставляем изогнутые. Ширина и зазор ножек соответствуют стандартным штифтам с головками, но, опять же, возможен вариант по индивидуальному заказу. Вал выступает из основания вилки. Эта дырочка на конце? Это не запоздалая мысль. Мы сверлим его на фрезерном станке с ЧПУ, чтобы отверстие точно центрировалось. Заусенцы удаляются – острые края не порежут пальцы или не повредят штифт. Поверхностная обработка? Обычно черный оксид для базовой защиты от ржавчины. Или цинкование, если вы спросите. Мы также предлагаем необработанную механическую обработку, если вы хотите сварить или нанести покрытие самостоятельно. Перед упаковкой каждая деталь проходит быструю проверку годности/негодности. Никому не нужен стержень с головкой, который не подходит. Если у вас есть рисунок, мы его сопоставляем. Если нет, расскажите нам, на какой машине это происходит.

Параметр продукта (спецификация)

• Варианты материалов:Продукт может быть изготовлен из стали 45# (стандарт), легированной стали 4140 (более высокая прочность), нержавеющей стали 304/316 (коррозионная стойкость) и т. д. по индивидуальному заказу.

• Диапазон диаметров:От 10 мм до 60 мм (от 3/8 дюйма до 2-3/8 дюйма) для секции вала

• Диаметр отверстия для штифта:От 3 до 20 мм, допуск +/- 0,05 мм.

• Ширина ножки вилки:На заказ в соответствии с размером штифта с головкой

• Вилочный зазор (внутри):Подходит для штифта диаметром + зазор от 0,1 до 0,3 мм.

• Общая длина:От 50 до 300 мм (от 2 до 12 дюймов) – доступен вариант длиннее

• Твердость:Исходное состояние ~HB200; термообработан до HRC 35-42 по запросу

• Обработка поверхности:Черный оксид, оцинкованный (желтый/синий), простой или фосфатный

Руководство по установке

Для U-образного вала на конце вилки стальной стержень с головкой и отверстием для штифта установка не сложна, но несколько хитростей избавят от головной боли.

Прежде чем начать – Очистите монтажные отверстия от грязи. Зернистость повреждает поверхность штифта. Также убедитесь, что зазор вилки соответствует длине штифта с головкой. Если штифт короче внешней ширины ножек вилки, он не зафиксируется.

Выравнивание. Две части, которые вы соединяете, должны быть выровнены. Если они смещены, штифт заедает. Используйте монтировку или ремень с храповым механизмом, чтобы подтолкнуть вещи на место. Не прилагайте усилия к штифту.

Вставка штифта – нажмите вручную. Если он зависает, слегка поверните штифт. Иногда заусенцы или небольшое несоответствие вызывают затормаживание. Если он по-прежнему не работает, проверьте выравнивание отверстий еще раз.

Блокировка – ножки шплинта разведены как минимум на 15-20 градусов. Не разминайте их. Сплющенные ноги могут работать свободно.

Последняя проверка: возьмите сустав. Попробуйте пошевелить его. Небольшой люфт является нормальным явлением: шарнирные соединения не являются прецизионными подшипниками. Стук означает, что ваша булавка слишком мала. Позвоните нам.
