Универсальный переходник с внутренней и наружной резьбой

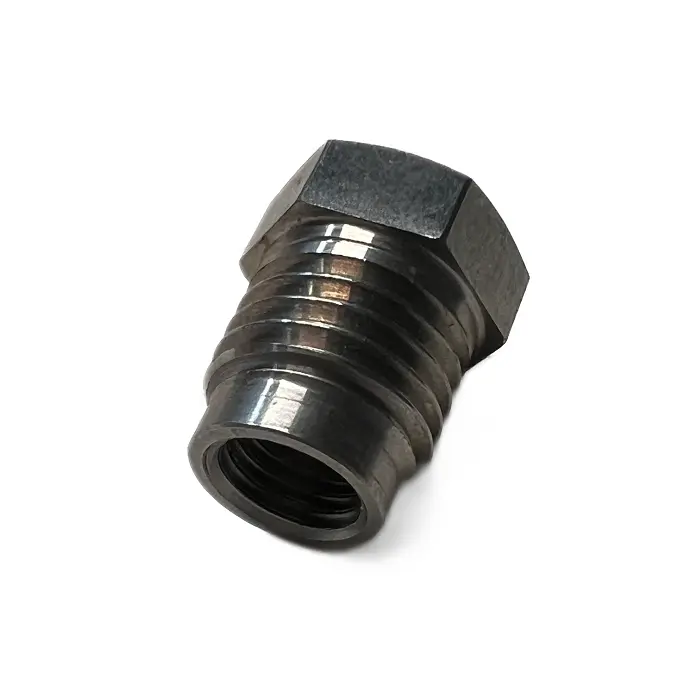

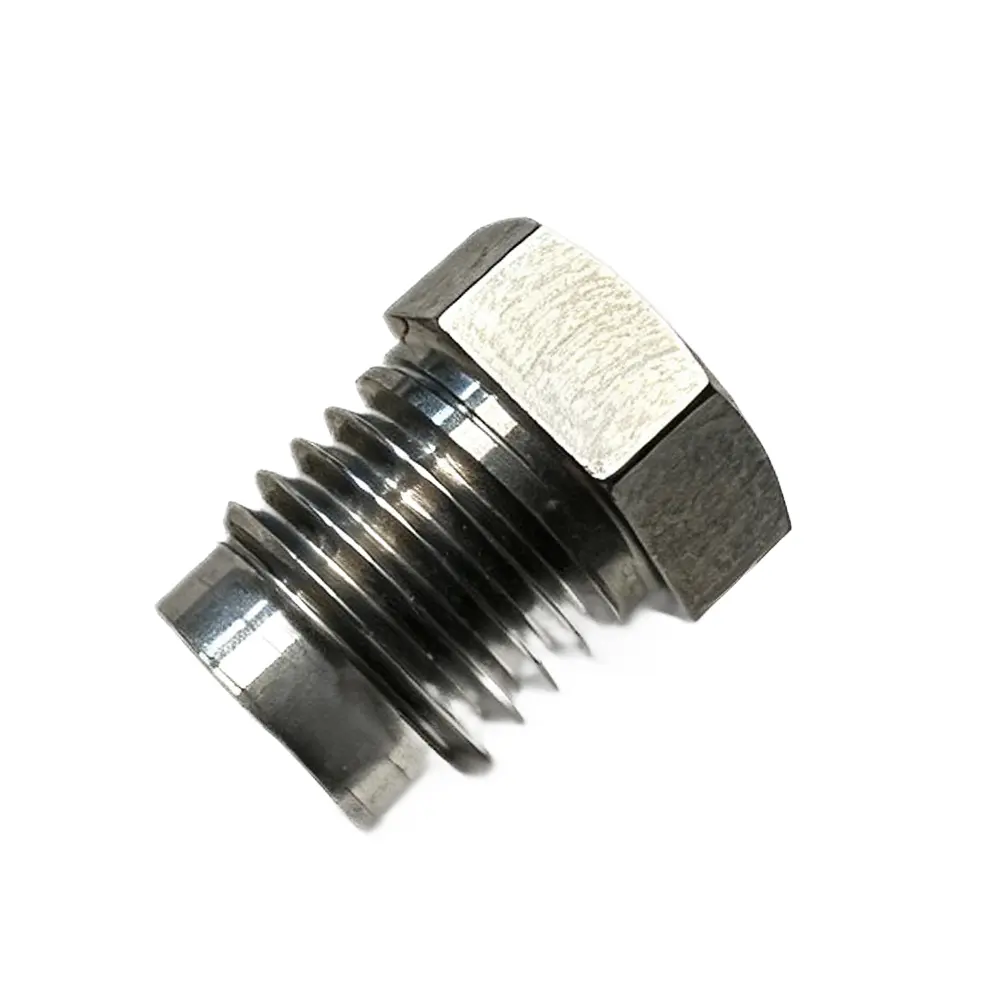

Прочный универсальный адаптер с внутренней и наружной резьбой Qimao Metal от производителя имеет стандартизированное вертлюжное соединение с внутренней резьбой NPT или BSPP на одном конце и фиксированную наружную коническую резьбу NPT или метрическую резьбу на противоположном, что эффективно меняет тип и размер системного порта. Корпус изготовлен из низкоуглеродистой стали (12L14) или (опция) из нержавеющей стали 316, термообработанной до RC 22-26 для предотвращения деформации резьбы при повторяющемся крутящем моменте. Наружная резьба накатывается, а не нарезается, что сохраняет текучесть зерен металла, что приводит к повышению усталостной прочности на 30 % по сравнению с резьбой, обработанной только механической обработкой. Допуски на размеры соответствуют стандарту ASME B1.20.1 для конической трубной резьбы с контролируемым отклонением от плоскости к плоскости шестигранника в пределах +/- 0,005 дюйма для зацепления под гаечный ключ. Каждый блок проходит заводские испытания при давлении 1000 фунтов на квадратный дюйм для проверки уплотнительных поверхностей перед пескоструйной очисткой и нанесением масляного покрытия на устойчивость к коррозии.

Параметр продукта (спецификация)

Характеристика продукта

• Двунаправленный поток:Универсальный переходник с внутренней резьбой на наружную резьбу с симметричной шестигранной конструкцией обеспечивает одинаковую поверхность закручивания независимо от ориентации впускного отверстия.

• Возможность сухого уплотнения:Опциональная параллельная резьба BSPP с канавкой под уплотнительное кольцо обеспечивает герметизацию прямой резьбы без смазки.

• Широкий спектр давления:Номинальное давление от вакуума (29,9 дюймов рт. ст.) до 6 000 фунтов на квадратный дюйм, подходит как для линий всасывания, так и для контуров впрыска высокого давления.

• Возможность повторного использования:Накатанная резьба выдерживает до 15 циклов соединения и разрыва, после чего начинает заметно изнашиваться, превосходя по характеристикам стандартные адаптеры с нарезанной резьбой.

Приложение

• Проекты модернизации:Преобразование устаревших портов насоса в универсальные порты переходника с внутренней на наружную резьбу на устаревших машинах для литья под давлением.

• Мобильное оборудование:Адаптация вспомогательных гидравлических отборочных клапанов на экскаваторах для подключения вторичного гидромолота с резьбой различных стандартов.

• Испытательные стенды:Быстрая замена датчиков и манометров без использования жестких трубопроводов, что позволяет быстро вносить изменения в конфигурацию для проведения исследований и разработок.

• Чиллеры HVAC:Соединение сервисных клапанов с дюймовой резьбой с холодильными шлангами с метрической резьбой для компрессоров европейского производства.

• Подводная оснастка:(С классом 316L) Используется в манипуляторах ROV, где требуется компактное изменение пола для сопряжения специализированных рабочих органов.

Детали производства

1. Универсальная резьба переходника с внутренней на наружную резьбу подвергается процессу тройного формования, а не одноточечной резки, в результате чего радиусы корня упрочняются, чтобы выдерживать повторяющиеся удары ударными гайковертами без зачистки.

2. Внутренняя резьба прецизионно протягивается с помощью спирального метчика для достижения глубины зацепления резьбы 75 %, гарантируя, что охватывающий конец захватит всю боковую поверхность сопрягаемого компонента.

3. Мы наносим конверсионное покрытие из фосфата марганца (толщиной 8-12 микрон), которое действует как сухая смазка, эффективно предотвращая истирание при ввинчивании в коллекторы из нержавеющей стали.

4. Все уплотнительные конусы проверяются на стенде Merkle в соответствии со спецификациями ручной затяжки L1, что гарантирует уплотнение металл-металл на первых пяти витках резьбы без чрезмерного использования герметизирующей ленты.

5. На лысках опорного ключа имеется микрозубчатая текстура, предотвращающая проскальзывание головки во время сборки с высоким крутящим моментом.
